Ürün ayrıntıları:
|
kullanım: | Çatı ve duvar | Kapasite: | 15 m / dak |
---|---|---|---|
güç: | 4 + 4KW | ağırlık: | 5-6T |
uzunluk: | 7-8 milyon | Garanti: | 1 yıl |
Vurgulamak: | umman çatı kaplama rulo şekillendirme makinesi,1250mm çatı kaplama sac rulo şekillendirme makinesi,umman sac rulo şekillendirme makinesi |
1. Şekillendirme makinesinin Ürün Açıklaması |
Açıklama:

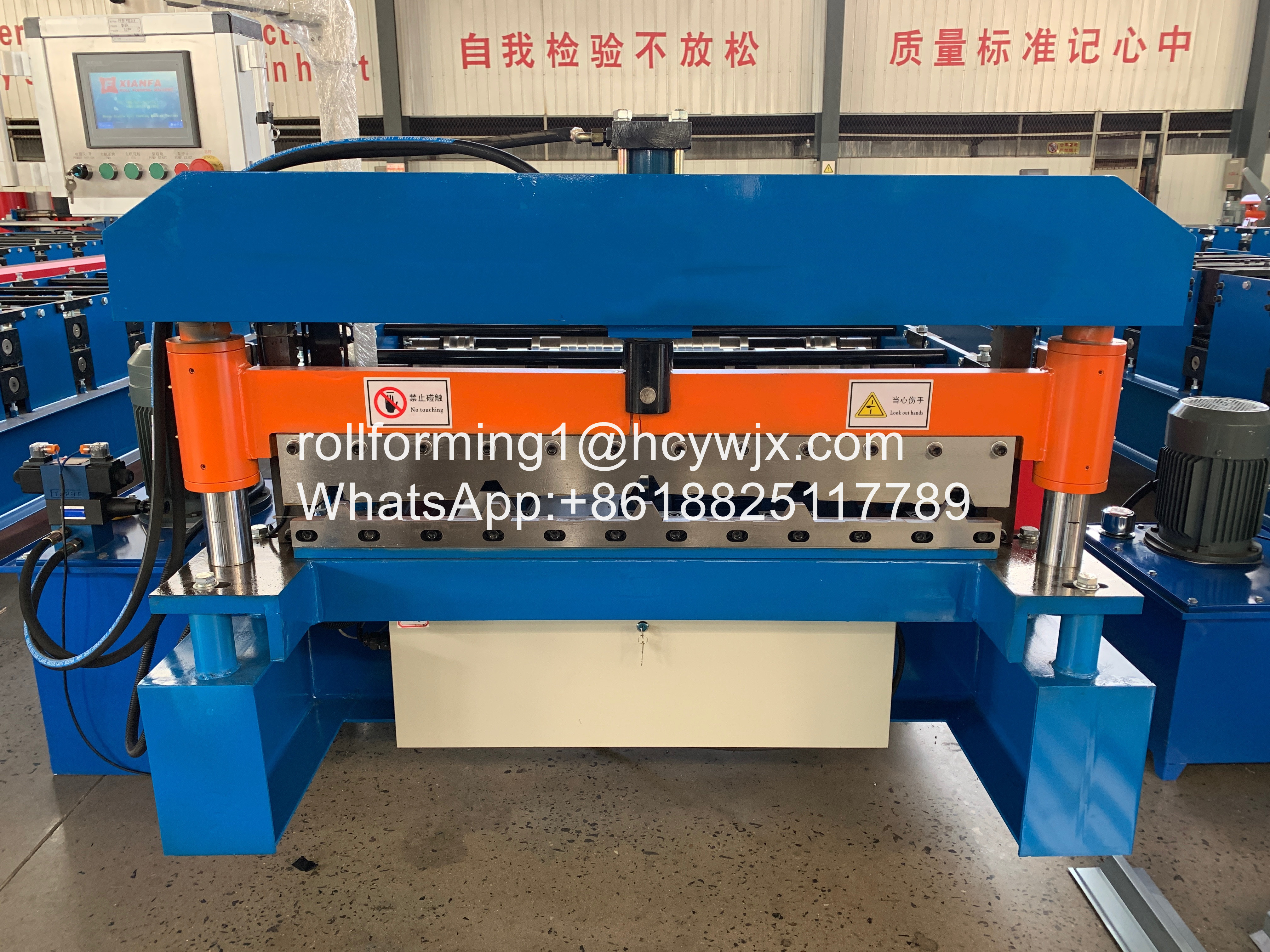

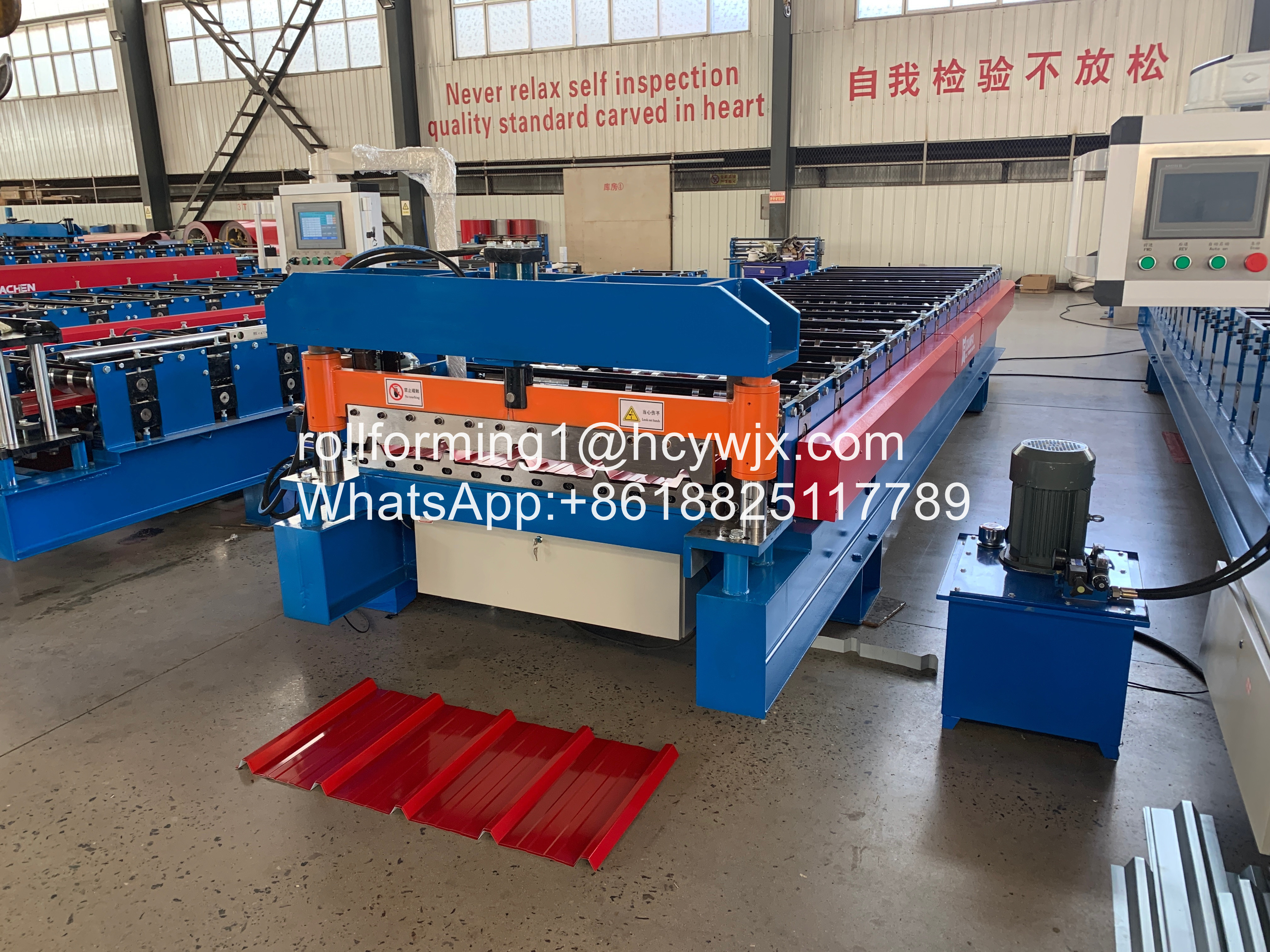

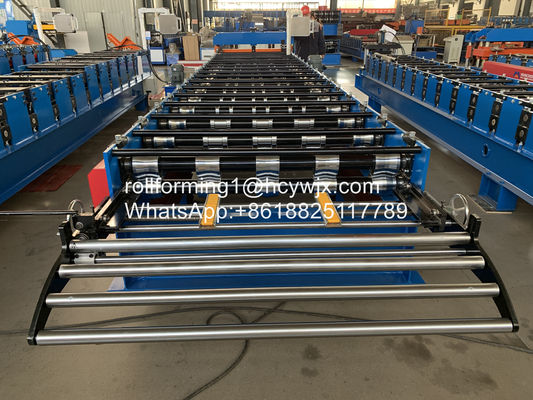

Çatı Kaplama Rulo Şekillendirme Makinesi Ana parametre
Hayır. | Çatı Kaplama Rulo Şekillendirme Makinesinin ana parametresi | |
1 | İşleme uygun | Renkli çelik levha |
2 | Plakanın genişliği | 1250 mm |
3 | Silindirler | 11 sıra |
4 | Boyutlar | 5800 * 1550 * 1510 mm |
5 | Güç | 4 + 4kw |
6 | Haddeleme malzemesi | 45 # çelik (yüzeyde kaplamalı krom) |
7 | Plakanın kalınlığı | 0,3-0,6 mm |
8 | Üretkenlik | 15-20m / dak |
9 | Silindirin çapı | Φ70mm |
10 | Voltaj | 380V 50Hz 3 fazlı |
11 | Kesme plakasının malzemesi | Cr12 |
12 | Hidrolik | 40 # |
13 | İşleme hassasiyeti | 1.00 mm içinde |
14 | Kontrol sistemi | PLC kontrolü |
Ekipman bileşenleri: İnsan yapımı uncoiler-roll şekillendirme makinesi-bilgisayar kontrol sistemi-hidrolik kontrol sistemi-kesme
(1).Kısa Giriş
Rulo Şekillendirme Makinemiz tarafından yapılan Çatı Panelleri, güzel görünüm ve parlak renk.
Bahçelerde, fabrikalarda, tatil köylerinde, otellerde, sergi salonları, tatil köyleri,
eski mimariler ve modern villalar.
(2).Rulo Şekillendirme Makinesi Çalışma Akışı
Sac-Levha kılavuzunun açılması-Rulo şekillendirme-Uzunluğu ölçün-Panel-Panellerin destekleyiciye kesilmesi
(3).Teknik detay
A. Genel
Uygun Malzeme | Q235 veya eşdeğeri |
Malzeme kalınlığı | 0,25-0,8 mm |
Malzeme Genişliği | Çizime göre 914, 1000, 1200, 1220 veya 1250 |
Boyut | Yaklaşık 7,9 * 1,3 * 1,1 m (L * G * Y) çizime göre |
Çalışma alanı | Yaklaşık 17,9 * 2,8 m (L * W) çizime göre |
Uzunluğu Yaprak |
Uzunluğu ihtiyacınıza göre ayarlayabilirsiniz. PLC ile kontrol edilir hangi sağlayabilir doğruluk ± 1 mm. |
Kesim |
Sete geldiğinde otomatik olarak durdurun ve kesin uzunluk. |
B. Bileşen Ayrıntıları
Makara malzemesi | Yüksek dereceli 45 # çelik.Sert krom kaplama, 0.05mm. |
Ana Çerçeve | 350 # çelik.Daha kararlı ve titreme yok. |
Orta Plaka |
16 mm.Stabiliteyi sağlamak için daha kalın plakalar kullanıyoruz ürünlerimizin. |
Adımları Oluşturma | Çizime göre 11-16. |
Mil Malzemesi | Φ70 mm, yüksek kalite 45 # çelik. |
İşlem süreci: temperleme-bitirme tornalama, yüksek sertlik, deforme olması zor. |
|
Kesim Bıçak malzemesi |
Cr12, sertlik HRC60-62. |
İşlem süreci: ısıl işlem - düzlem aşındırma - tel elektrot kesme. |
C. Elektrikli Bileşenler
Uygun Güç | 380V, 50 Hz, 3 fazlı veya ihtiyacınıza göre. |
Ekran | 5.7 inç dokunmatik ekran, kullanımı kolay. |
PLC | Delta DVP 14ES |
nem gibi çeşitli koşullara iyi adapte edilmiş, elektromanyetik bozulma. |
|
Frekans dönüştürücü |
DeltaVFD-M.Kesmeden önce yavaşlama avantajına sahiptir, uzunluk doğruluğunu sağlamak için (± 1mm, endüstriyel standart ± 3mm'den çok daha iyi). |
Uzunluk Ölçüm cihazı |
Omron, Japonya'da üretilmiştir. |
Yüksek doğruluk ve kararlılığa sahiptir. |
SSS |
1. Makineyi tasarımıma veya fotoğraf tipime göre yapabilir misiniz?
A: Evet.En uygun tasarım ve üretim planını oluşturmak için deneyimli bir ekibimiz var.
makine için.
2: Bize kaliteli makineyi yedek parçalarla teslim edeceğinizden nasıl emin olabiliriz?
A: 1.Müşteriler, kaliteyi kontrol etmek için teknik personeli fabrikamıza göndermelidir.
2. Makinenin kurulumu için teknisyenleri alıcının fabrikasına gönderebiliriz.
3. Garentee'nizin hangi politikası?
A: Bir YILLIK süre içinde, yedek parçaları size ücretsiz olarak sağlayabiliriz
İki yıl sonra kalite problemlerinden kaynaklanan hasarlı parçalar için fabrika maliyetine göre satın almanız gerekir.
Uygulama
Bu tip saclar fabrika, ev, depo ve basit çelik çatı ve duvarda yaygın olarak kullanılabilir.Güzel görünüm, dayanıklı kullanım ve benzeri avantajlara sahiptir.
