Kraliyet Roma Longtile Rulo Şekillendirme Makinesi

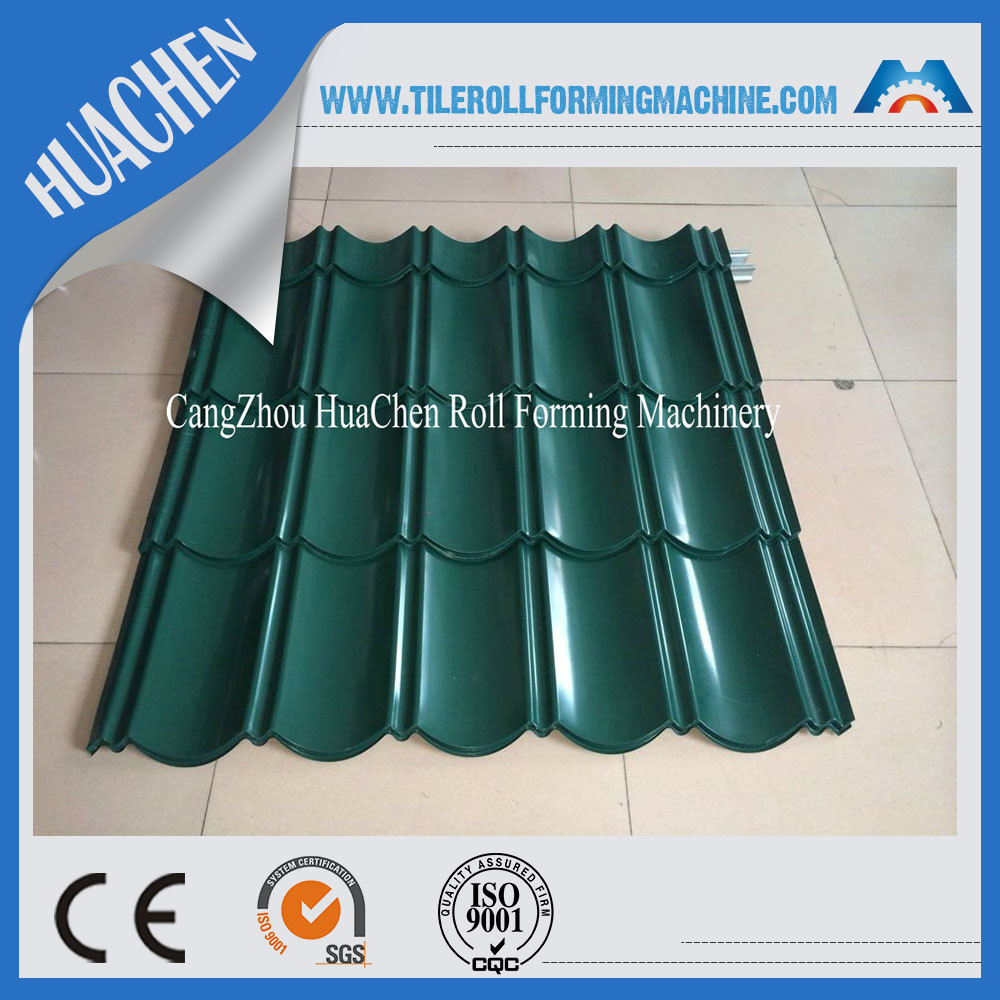

Profil çizimi

1. çatı kiremit rulo şekillendirme makinesi ayrıntıları

Malzeme
Malzeme Kalınlığı (&): 0.4 - 0.8mm
Uygulanabilir malzeme: Galvanizli Çelik Rulolar, Sıcak Haddelenmiş Rulolar, Soğuk Haddelenmiş Rulolar, akma dayanımı 245Mpa veya 550Mpa
Makine Bileşenleri
1) 7Ton * 1250mm Hidrolik un-koyler: bir set
Bobin iç çapı = 508 ± 30mm; Bobin genişliği = Maks. 125 mm
Capacity: Max. Kapasite: Maks. 7Ton 7Ton
2) Soğuk Haddehaneler:
Besleme malzemesi kılavuzu ile, kaynak ile H350 # tipi çelikten yapılmış gövde çerçevesi;
Yan duvar kalınlığı: 16 mm
GCr15 rulman çeliğinden imal edilmiş makaralar, hassas işlenmiş, sert   Krom Kaplama 0.04mm (daha uzun ömür ve pas önleme için);
45 # 'den üretilen şaftlar, Ana Şaft Çapı = φ75mm, hassas işlenmiş
Motor Sürüş, Dişli zincir şanzıman, 16 şekillendirme istasyonu ve 7 silindir (3 üst silindir ve 4 (düzleştirme ve düzleştirme için)
Ana Motor = 5.5KW, Frekans hız kontrolü
Şekillendirme hızı yaklaşık 3-4m / dak
hidrolik motor: 5.5KW, Hidrolik basınç aralığı: 0-12Mpa
Kesici alet malzemesi: Cr12Mov, Isıl işlem
3) PLC Kontrol Sistemi(Dokunmatik ekran markası: Tayvan WEINVIEW, Inverter markası: Finlandiya VOCAN / Danimarka Danfoss, Enkoder markası: Japan Koyo)
Sadece gerekli modeli / boyutu dokunmatik ekrana girin
silindirler veya aralayıcılar veya kesiciler gibi geleneksel eski stil makine gibi her üretim boyutu değiştirme için 45 dakika sürer).
Miktarı kontrol etme ve presleme, otomatik olarak kesme uzunluğu
İle birlikte: PLC, Inverter, Dokunmatik Ekran, Kodlayıcı, vb
Boy kesme toleransı ≤ ± 1mm
Kontrol Gerilimi 24V
4) Çıkış Rafı Güçsüz, üç ünite

2. ana özellikleri sırlı çini çatı rulo şekillendirme makinesi

Metal kiremit yapma şekillendirme makinesinin avantajları aşağıdaki gibidir:
1. Kolay operasyon, kısa inşaat süresi
2. düşük bakım maliyeti
3. sonsuz boyutlandırma (makine aralığında herhangi bir boyut), malzeme tasarrufu için yardımcı

3. Akış Şeması

Ad: Besleme Cihazı

Marka: BMS

Orijinal: Çin

çelik malzemelerin daha düzgün hareket etmesini sağlayın.

Ad: Sırlı çini şekillendirme makinesi kesici
Marka: BMS
Orijinal: Çin
ısıl işlem ile yüksek kaliteli kalıp çeliği Cr12 tarafından yapılmıştır

Ad: silindirler
Marka: BMS
Orijinal: Çin
Makaralar, yüksek kaliteli rulman çeliği GCr15, CNC tornalar, Isıl İşlem ile üretilmiştir. Seçenekler için siyah işlem veya Sert Krom Kaplama ile.

Ad: PLC kontrol sistemi
Marka: SIEMENS / SCHNEIDER ELEKTRİK
Orijinal: Almanya / Fransa
İle birlikte: PLC, Inverter, Dokunmatik Ekran, Kodlayıcı, vb
Kodlayıcı: KOYO / Omron (Japonya markası)
