Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi

1set
MOQ
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Malzeme Türü: boyalı sac/GI
Malzeme Kalınlığı: 0,3-0,6 mm
Malzeme Genişliği: OEM / DOM
Paket: Üst: 11 istasyon; Aşağı: 12 istasyon
Tedarik Yeteneği: 45# Çelik Söndürme ve Kaplama
Teslimat süresi: φ70mm
Paketleme Detayları: CR12
Sürücü Tipi: Zincirli Tahrik
Hız: 15m/dakika
Toplam Güç: 5.5+5.5KW
Gerilim: 380V 50Hz 3faz(özelleştirilebilir)
Vurgulamak:

Rulo şekillendirme ekipmanı

,

soğuk rulo şekillendirme makinesi
Temel bilgiler
Menşe yeri: Çin
Marka adı: HC
Sertifika: CE
Model numarası: HC30-28-1000
Ödeme & teslimat koşulları
Ambalaj bilgileri: Ana rulo şekillendirme makinesi ve açıcı çıplak ambalajdır, PLC kontrol sistemi ve motorlu pompa su
Teslim süresi: 52x34x46 cm
Ödeme koşulları: L/C,T/T
Yetenek temini: 20 setleri/ay
Ürün Açıklaması
Camlı Tile Trapezoidal Double Sheet Roll Forming Machine Genişliği 1250MM
Ana teknik parametreler
Parametreler Spesifikasyon
Malzeme Türü PPGI/GI
Kalınlığı 0.3-0.6mm
Genişliği 1000 mm
Rol Stasyonları Yukarı: 11 istasyon; Aşağı: 12 istasyon
Roller ve Çubuk Malzemesi 45# Çelik söndürme ve kaplama
Çubuk çapı Φ70mm
Kesme malzemesi CR12
Sürücü Türü Zincir Sürücü
Hız 15m/dakikada
Toplam Güç 5.5+5.5KW
Voltaj 380V 50Hz 3Fazlı (özelleştirilebilir)
Bileşen ve Teknik Parametreler
5T El Decoiler
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 0

Bu parça, bobini desteklemek ve bobini döner bir şekilde yapmak için kullanılır.

  • Taşıma kapasitesi: 5T
  • İç çapı: 470-530mm (isteklere göre ayarlanabilir)
  • Çarpışmadan makine hasarını önlemek için fren cihazı ile donatılmıştır.
Besleme masası ve ön kesim
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 1

Bobini doğru konuma yönlendirir ve rulo oluşturan parçaya yönlendirir. Renk veya kalınlığı değiştirirken uygun bir ön kesim için el çekme kesme cihazı içerir.

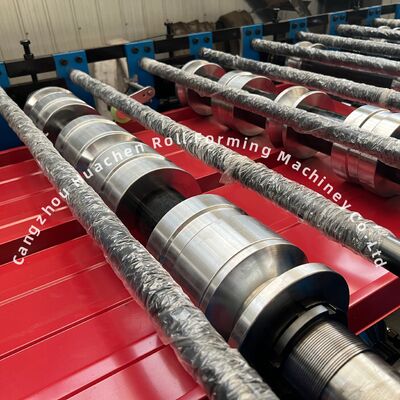

Çubuk ve rulo
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 2

Malzeme 45 # Çelik Öldürme ve Plating. İşlenmiş rulolar pürüzsüzdür, sert ve paslanmaz. Çalışırken levha üzerinde hiçbir çizik bırakmaz.
Hidrolik pompa istasyonu
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 3

Kesme işlerine başlamak için kesiciyi çalıştırır.İç dolaşım soğutması için soğutma fanı ile donatılmış, yağ pompası istasyonunun çalışma sırasında yüksek yağ sıcaklığından etkilenmemesini sağlamak için.

Solenoid valf markası: Huade
Dokunmatik Ekran Kontrol Kabineti
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 4

Kontrol dolabının iki modu vardır: otomatik ve manuel. Hedeflenen levhanın birim uzunluğu ve miktarı dokunmatik ekranda ayarlanabilir. Sistem basit ve kullanımı kolaydır.

Elektriksel bileşen markaları:
  • VFD: Delta
  • Devre kesicisi: Delixi
  • Bağlantı: Delixi
  • İletişim: Xinling
  • PLC: Delta
  • Transformör: Delixi
Baskı Bölümü ve Kesiciler
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 5

Kılıcın malzemesi yüksek dayanıklılık, daha iyi sertleşme ve iyi aşınma direnci ile CR12'dir.
Çıktı Tablosu

Bu parça, şekillendirilmiş ürünleri toplamak için kullanılır.
Yedek parçalar
Bölüm miktarı
Zincirler 2 set
Solenoid Valf 1 set
Seyahat Değiştiricisi 2 set
Açık uçlu anahtarlar 2 set
Altıgen Anahtar 2 set
Sayıcı 1 set
Anahtar 2 set
Petrol mühürleri 1 set

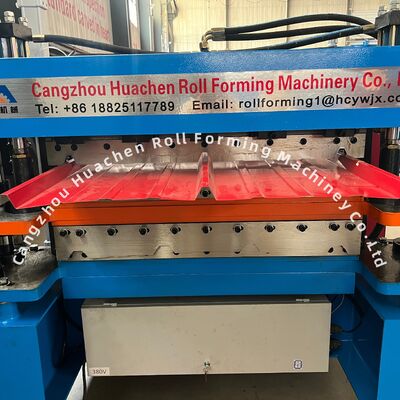

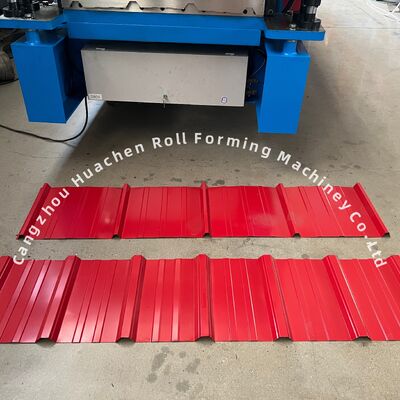

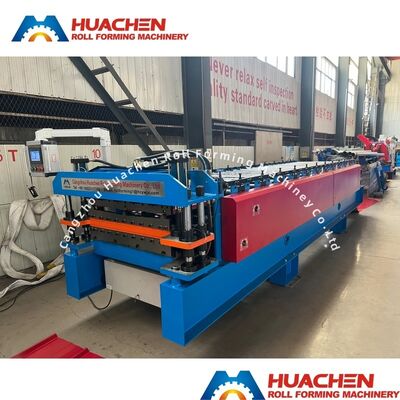

Ürün Resimleri
Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 6 Trapezoidal Levhalar İçin 1250MM Genişlik 15m/dak Hız PPGI/GI Malzeme Çift Katmanlı Rulo Şekillendirme Makinesi 7
Ambalaj ve Nakliye
  • Kargo için profesyonel teknisyenler, malların herhangi bir hasar olmadan konteynere yüklenmesini garanti eder.
  • Taşıma: Makineler için 40 fitlik bir konteyner gereklidir
  • Lütfen nakliye maliyetlerinin hesaplanması ve düzenlenmesi için en yakın liman adını belirtin.
