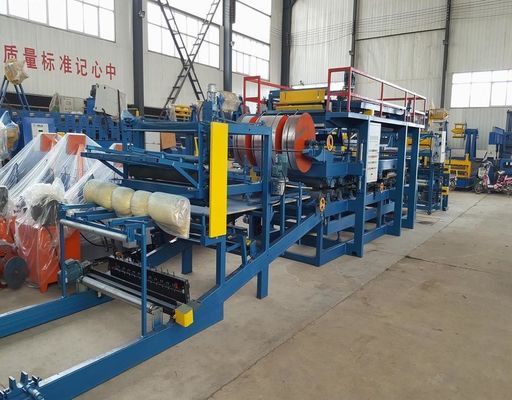

1000 mm Geliştirilmiş Genişliğe, 0-5 m/dk Üretim Hızına ve 50-250 mm Ürün Kalınlığına Sahip Çift Metal Köpük Sandviç Panel Rulo Şekillendirme Makinesi

EPS / Taşyünü Kompozit Sandviç Panel Üretim Hattı

EPS ve Taşyünü kompozit sandviç panel üretim hattı, modern inşaat malzemeleri endüstrisinde, termal yalıtım, ısı direnci, yangın koruması ve dekoratif kaplamalar sunan entegre duvar ve çatı panellerinin verimli üretimi için tasarlanmış temel bir endüstriyel ekipmandır. Bu hat, rulo şekillendirme, yapıştırma, yapıştırıcı uygulama, ısı ve basınç laminasyonu ve otomatik kesme işlemlerini içeren sürekli bir işlemle renkli çelik levhaları ve yalıtım çekirdek malzemelerini (EPS veya yangın geciktirici Taşyünü) yüksek mukavemetli kompozit sandviç panellere dönüştürür.

I. Temel Üretim Süreci ve Ekipman Bileşenleri

Sürekli üretim hattı, mekanik, hidrolik ve elektrikli otomasyon sistemlerini yüksek hassasiyetli kontrol teknolojisiyle entegre eder ve aşağıdaki ana sistemleri içerir:

1. Açma ve Rulo Şekillendirme Sistemi: Çift başlı bir açıcı ile donatılmış sistem, renkli çelik bobinlerin üst ve alt katmanlarını şekillendirme makinesine sorunsuz bir şekilde besler; burada çok kademeli makaralar, çeliği önceden belirlenmiş çatı olukları veya duvar profilleri (geçmeli bağlantılar gibi) şeklinde hassas bir şekilde şekillendirir.
2. Çekirdek Malzeme Taşıma Sistemi:
Manuel panel besleme
3. Yüksek Hassasiyetli Yapıştırma ve Laminasyon Sistemi: Çekirdek malzemeyi iç ve dış çelik levhalara güvenli bir şekilde yapıştırmak için çok başlı otomatik yapıştırıcı püskürtme teknolojisi kullanır. Uzun açıklıklı çift kayışlı sıcak pres laminatör, panelin kontrollü sıcaklık ve basınç altında düzleştirilmesini ve kürlenmesini sağlar.
4. Uçan Takip Kesici ve Otomatik İstifleme Sistemi: Tozsuz testere veya talaşsız uçan makas teknolojisine sahiptir, hattı durdurmadan milisaniye hassasiyetinde müşteri tarafından belirtilen uzunluklarda kesim yapılmasına olanak tanır; bitmiş ürünler daha sonra otomatik bir çevirme istifleyici ve çemberleme makinesi tarafından toplanır ve paketlenir.

II. Temel Teknik Avantajlar ve Uygulama Değeri

Üstün Yangın Direnci ve Termal Yalıtım: Taşyünü sandviç paneller en yüksek A1 Sınıfı yanmaz standartlarını karşılar, bu da onları sıkı yangın güvenliği gereksinimleri olan endüstriyel tesisler için tercih edilen seçenek haline getirir; bu arada, EPS sandviç paneller mükemmel termal yalıtım ve hafif bir profil sunarak olağanüstü maliyet-performans değeri sağlar. Yüksek Otomasyon ve Verimlilik: Tüm hat, PLC merkezi kontrol sistemi ve İnsan-Makine Arayüzü (HMI) kullanır, minimum personel ile tam otomatik çalışmaya olanak tanır. Üretim hızları dakikada 4-8 metreye ulaşarak işçilik maliyetlerini önemli ölçüde azaltır.
Yüksek Hassasiyet ve Düşük Atık: Servo sürücüler ve mikrobilgisayar kontrollü uzunluk hassasiyeti ile sistem, temiz, çapak içermeyen kesimler sağlar. Bitmiş paneller mükemmel yüzey düzlüğü, sıkı geçmeli bağlantılar ve üstün sızdırmazlık performansı sunar.

III. Geniş Uygulama Alanı

Bu hat tarafından üretilen EPS ve taş yünü sandviç paneller, modern endüstriyel tesislerin, büyük ölçekli soğuk hava depolarının, temiz odaların, modüler taşınabilir binaların, çelik yapılı konteyner evlerin, spor salonlarının ve büyük ticari komplekslerin çatı ve duvar kaplama sistemlerinde yaygın olarak kullanılmaktadır. Yeşil bina ve prefabrik inşaat malzemelerinin gelişimini destekleyen temel bir ekipmandır.

sandviç paneller genellikle şunlara ayrılır: metalsandviç paneller, ahşap kompozit paneller, renkli çeliksandviç paneller, taş yünüsandviç paneller ve benzeri.
sandviç levhalar, farklı işlevlere sahip farklı malzemelerden katmanlara sahiptir. Örneğin, bir çatı için beton için üçü bir arada levha, bir köpük yalıtım katmanı ve bir yüzey su geçirmez katmanı. Sandviç panel de bir tür sandviç levhadır.

Sandviç panellerin avantajları:

1. ısı yalıtımı, iyi emiş ve sızdırmazlık performansı;

2. kolay inşaat, esnek ve hızlı kurulum, inşaat süresi %40'tan fazla kısaltılabilir; 3. parlak renk, güzel görünüm, yüzey dekorasyonuna gerek yok;

4. yüksek mukavemet Bakım yapısı, yük taşıyan yapı, bükülme direnci için kullanılabilir, genel konut kirişsiz kullanılabilir.

Dişli redüktör ile bu sandviç panel makinesinin üretim hızı 4,27 m/dak olabilir. Kademesiz frekans teknolojisi benimsendikten sonra, motor gücü 2,2 kw, doğrudan bir itme kuvveti üretir ve hız 0-5,12m/dak arasında ayarlanabilir.

Seri makine, minyatür sikloidal pim tekerlek redüktörünü benimser, motor gücü 2,2kw-3kw, üretim hızı doğrudan 3,38m/dak olabilir. Kademesiz frekans teknolojisi benimsendikten sonra, motor gücü 0-4,05m/dak arasında ayarlanabilir.

Düz EPS için optimum üretim hızı yaklaşık 2,5-3,5 m/dak'dır, ham madde başkaları olduğunda hız daha düşük olabilir. Montaj hattı, invertör serisi senkron kontrol cihazı tarafından kontrol edilir. Kademesiz hız regülasyonu, ayarlanabilir parametre, kelime ekranı.
