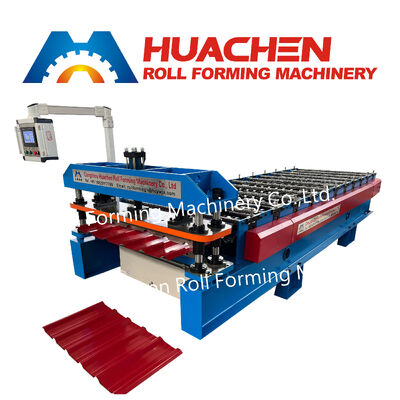

Metal bobin soğuk yuvarlama şekillendirme makinesi, Trapezoidal çatı paneli fayans yapma makinesi, İbr Pbr çatı paneli şekillendirme makinesi

Ana Teknik Parametreler

Ürün Genel Bakışı

Duvar Paneli Rulo Form Makinesi, çeşitli inşaat uygulamalarında kullanılan duvar panellerinin üretimi için tasarlanmış yüksek verimli bir endüstriyel çözümdür. 11 İstasyonlu Renkli Sac Levha Rulo Form Makinesirenkli sac çatı levha profillerinin sürekli üretimi için tasarlanmıştır. 11 istasyonlu rulo form sistemiile donatılmış makine, gerekli profil şeklini oluşturmak için çelik sacı birden çok form verme aşamasından geçirir.

Form Verme Sistemi

Makine, form verme bölümünde düzenlenmiş 11 rulo istasyonuile donatılmıştır. Rulo form verme işlemi sırasında, çelik malzeme profili kademeli olarak oluşturmak için sırayla her istasyondan geçer.

Rulo istasyonu sayısı önemli bir ekipman özelliğidir ve gerekli renkli sac levha profiline göre dikkate alınmalıdır.

Rulo ve Mil Malzemesi

Form verme ruloları ve miller 45# çelikile yapılandırılmıştır.

Sağlanan spesifikasyonlara göre, bu bileşenler söndürme ve kaplamaile işlem görmüştür. Form verme sistemi, makine için tanımlanmış bir yapısal parametre sağlayan Φ70 mm mil çapıkullanır.

Tahrik ve Kesme Yapılandırması

Makine, iletim için zincir tahrik sistemikullanır.

Kesme bölümü CR12 kesiciile donatılmıştır. Tahrik tipi ve kesici malzemesi, makine yapılandırmasının anahtar parçalarıdır ve form verme gereksinimleriyle birlikte incelenebilir.

Çalışma Hızı

Bu makinenin belirtilen çalışma hızı 15-20 m/dakile yapılandırılmıştır.

Bu parametre, üretim planlaması ve ekipman değerlendirmesi için bir referans sağlar. Gerçek üretim süreci, seçilen profile ve çalışma koşullarına bağlı olabilir.

Güç Kaynağı

Makine 4+4 kW toplam güçile yapılandırılmıştır.

Gerekli elektrik spesifikasyonu 380 V / 50 Hz / 3 Fazdır. Makine çalıştırılmadan önce kurulum yerindeki mevcut güç koşulları teyit edilmelidir.

Uygulama Alanı

11 İstasyonlu Renkli Sac Levha Rulo Form Makinesirenkli sac çatı levha profillerinin sürekli form verilmesi için tasarlanmıştır.

Aşağıdaki alanlarda uygulanabilir:

• Renkli sac levha üretimi
• Çatı profili form verme
• Metal sac profili üretimi
• Çatı malzemesi işleme
• Bina profili üretimi

Nihai makine yapılandırması, gerekli bitmiş profil ve üretim gereksinimleriyle uyumlu olmalıdır.

Makine Yapılandırma Özeti

Bu ekipman, 11 istasyonlu rulo form verme bölümü, söndürme ve kaplama işlemine tabi tutulmuş 45# çelik rulolar ve millerve Φ70 mm milile yapılandırılmıştır.

Makine ayrıca CR12 kesici, zincir tahrik iletimi, 15-20 m/dak form verme hızı, 4+4 kW toplam güçve 380 V / 50 Hz / 3 Fazlı elektrik sistemiile yapılandırılmıştır.

Bu spesifikasyonlar, renkli sac çatı profili üretimi için 11 İstasyonlu Renkli Sac Levha Rulo Form Makinesideğerlendiren müşteriler için teknik bir referans sağlar.
