Ürün ayrıntıları:
|
| Panel Kalınlığı: | 0,3-0,6 mm | Motor Gücü verileri: | 4+4KW |
|---|---|---|---|
| makine çerçevesi: | 350 H Işın | Kesme Yöntemi Türü: | Hidrolik kesme |
| Makine Tipi: | Rulo Şekillendirme Makinesi | Rulo Malzemesi: | 45# çelik |
| Açıcı Tipi: | Hidrolik/manDecoileual r | üretim kapasitesi: | 15-20 m/dak |
Ana Teknik Parametreler
|
Rulo İstasyonları |
18İstasyonlar |
|
Rulo ve Mil Malzemesi |
45# Çelik Söndürme ve Kaplama |
|
Mil Çapı |
Φ70mm |
|
Kesici Malzeme Tipi |
CR12 |
|
Tahrik Şekli |
Zincir Tahrik |
|
Hız Verileri |
15-20m/dak |
|
Toplam Güç |
4+4KW |
|
Voltaj |
380V 50Hz3Faz |
Şekillendirme İstasyonları – 18 Adet
Şekillendirme bölümü 18 rulo istasyonundan oluşur. Metal malzeme, gerekli çatı profilini giderek geliştiren bu istasyonlardan sırayla geçer.

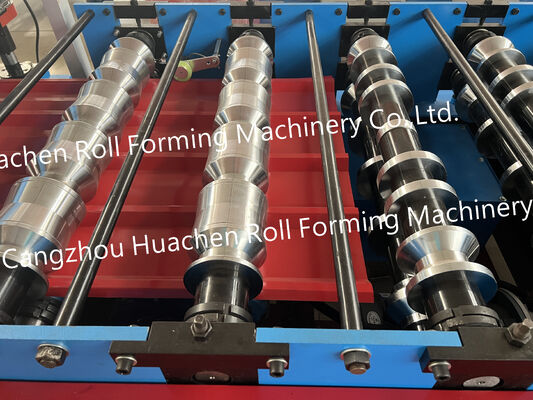

Rulolar ve Miller – 45# Çelik
Rulolar ve miller 45# çelikten yapılmıştır ve söndürme ve kaplama işlemi görür. Belirtilen mil çapı Φ70mm'dir.

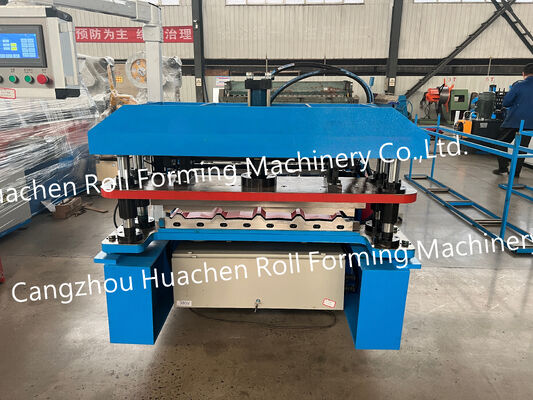

Kesici Ünite – CR12
Kesme bileşeni, üretim uzunluğu ayarlarına göre şekillendirilmiş çatı saclarını ayırmak için CR12 malzemesi kullanır.
Şanzıman – Zincir Tahrik
Makine, mekanik güç aktarım sistemi olarak zincir tahrik şanzımanını benimser.
Elektrik Sistemi – 4+4KW
Toplam güç yapılandırması 4+4KW'dır. Belirtilen elektrik beslemesi 380V, 50Hz, 3 fazdır.
Makine sürekli bir şekillendirme dizisini izler:
Metal bobin besleme bölümüne yerleştirilir.
Malzeme 18 rulo istasyonundan geçer.
Her rulo aşaması, ilerleyici şekillendirme sürecine katkıda bulunur.
Kesici ünite, şekillendirilmiş sacı gerekli uzunlukta keser.
Bitmiş saclar sonraki işlemler için toplanır.
Nihai çatı profili, makine için seçilen rulo tasarımına göre belirlenir.
Makine, yapılandırılmış profile bağlı olarak çeşitli inşaat projeleri için metal çatı üretiminde kullanılabilir:
Fabrika ve atölye çatısı
Endüstriyel binalar
Ticari mülk inşaatı
Depo çatı sistemleri
Tarım binaları
Doğru makine seçimi için alıcıların gerekli çatı profili çizimini, malzeme kalınlığını ve bitmiş sac boyutlarını sağlaması gerekir.
Bu 18 istasyonlu bir makine mi?
Evet. 18 rulo istasyonu ile donatılmıştır.
Mil çapı nedir?
Mil çapı Φ70mm'dir.
Belirtilen rulo ve mil işlemi nedir?
Malzeme, söndürme ve kaplama ile 45# çeliktir.
Makine zincir tahrik mi kullanıyor?
Evet, zincir tahrik belirtilen şanzıman tipidir.
Üretim hızı nedir?
Belirtilen hız 15–20m/dak'dır.
Elektrik yapılandırması nedir?
Toplam güç 4+4KW, 380V, 50Hz, 3 faz voltajlıdır.

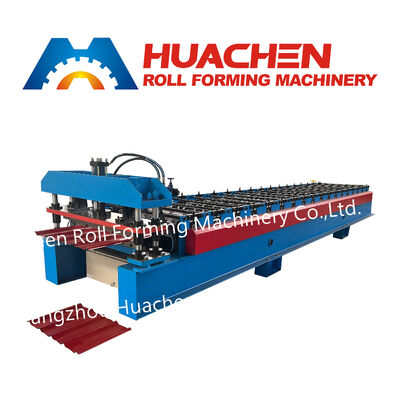

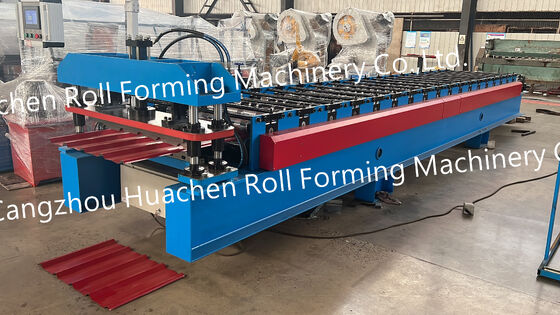

18 Rulo İstasyonlu Çatı Sacı Şekillendirme Makinesi
45# çelik rulolar ve miller, Φ70mm mil çapı, CR12 kesici, zincir tahrik ve 15–20m/dak üretim hızına sahip 18 istasyonlu çatı sacı şekillendirme makinesi.
