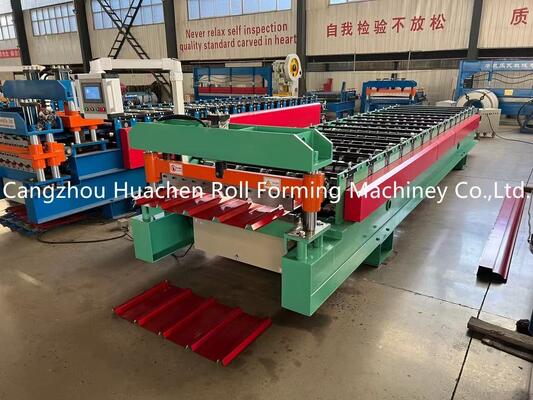

Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü

1set
MOQ
Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Malzeme Türü: boyalı sac/GI
Malzeme Kalınlığı: 0,3-0,6 mm
malzeme genişliği: 1220MM
Silindir istasyonları: 15 istasyon
Silindir ve Şaft Malzemesi: 45# Çelik Söndürme ve Kaplama
Şaft çapı: Φ70mm
Kesici malzeme: CR12
Sürücü Tipi: zincir tahrik
Hız: 15m/dakika
Toplam Güç: 5.5+5.5KW
Gerilim: 380V 50Hz 3faz (özelleştirilebilir)
Vurgulamak:

roof tile roll forming machine

,

roof panel roll forming machine
Temel bilgiler
Menşe yeri: Çin
Marka adı: HC
Sertifika: CE
Model numarası: HC30-250-1000
Ödeme & teslimat koşulları
Ambalaj bilgileri: Ana rulo şekillendirme makinesi ve açıcı çıplak ambalajdır, PLC kontrol sistemi ve motorlu pompa su
Teslim süresi: 25-30 gün
Ödeme koşulları: L/C,T/T
Supply Ability: 20 sets/month
Ürün Açıklaması
Galvanizli Çatı Sacı Rulo Şekillendirme Makinesi

Yüksek kaliteli galvanizli çatı sacı üretimi için dayanıklı rulo şekillendirme ekipmanı.

Uygulamalar

Bu ekipman tarafından üretilen çatı panelleri, yüksek mukavemet, dayanıklılık ve düzgün, güzel bir görünüme, ayrıca düzgün vernik damarlarına sahiptir. Büyük ölçekli depolar, stadyumlar, alışveriş merkezleri, ticaret pazarları, tatil köyleri, sanatoryumlar, oteller, villalar, konutlar ve çeşitli sera türleri dahil olmak üzere çelik yapılı binalarda yaygın olarak kullanılır. Ekipman, özel müşteri gereksinimlerini karşılamak üzere özel olarak tasarlanabilir ve üretilebilir.

Üretim Süreci Akışı

Açma → Çelik sacı besleme → Yönlendirme → Rulo şekillendirme → Boy kesme → Ürünleri istifleme → Ürünleri uzunlamasına çıkarma

Teknik Özellikler
Parametre Özellik
Malzeme Türü PPGI/GI
Kalınlık 0.3-0.6mm
Genişlik 1220mm
Rulo İstasyonları 15 İstasyon
Rulo ve Mil Malzemesi 45# Çelik Söndürme ve Kaplama
Mil Çapı Φ70mm
Kesici Malzemesi CR12
Tahrik Tipi Zincir Tahrik
Hız 15-20m/dak
Toplam Güç 5.5+5.5KW
Gerilim 380V, 50HZ, 3 Faz (özelleştirilebilir)
Bileşenler ve Teknik Parametreler
Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 0
5T Manuel Açıcı

Bu bileşen, bobini destekler ve döner hareketi sağlar. Taşıma kapasitesi: 5T. İç çap: 470-530mm (talebe göre ayarlanabilir). Çalışma sırasında darbeden kaynaklanan makine hasarını önlemek için fren cihazı ile donatılmıştır.

Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 1
Besleme Tablası ve Ön Kesici

Bobini rulo şekillendirme için doğru konuma yönlendirir. Renk veya kalınlık değiştirirken kolay ön kesim için el çekmeli kesme cihazı içerir.

Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 2
Mil ve Rulo

Malzeme: 45# Çelik Söndürme ve Kaplama. İşlenmiş rulolar pürüzsüz, sert, paslanmaya karşı dayanıklıdır ve çalışma sırasında sacı çizmez.

Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 3
Hidrolik Pompa İstasyonu

Kesme işlemleri için kesiciyi çalıştırır. Hidrolik tank 46# hidrolik yağı kullanır. Çalışma sırasında yüksek yağ sıcaklığı sorunlarını önlemek için dahili sirkülasyon soğutması için soğutma fanı ile donatılmıştır. Solenoid valf markası: Huade.

Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 4
Dokunmatik Ekran Kontrol Kabini

Otomatik ve manuel çalışma modlarına sahiptir. Dokunmatik ekranda birim uzunluğu ve miktarının ayarlanmasına izin verir. Basit ve kullanımı kolay sistem. Elektrik bileşenleri: VFD (Delta), Devre kesici (Delixi), Kontaktör (Delixi), Röle (Xinling), PLC (Delta), Transformatör (Delixi).

Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 5
Presleme Bölümü ve Kesici

Bıçak malzemesi: CR12. Yüksek mukavemet, mükemmel sertleşebilirlik ve üstün aşınma direnci özelliklerine sahiptir.

Çıkış Tablası

Şekillendirilmiş ürünleri toplar. Ürünlerin çizilmeden taşınmasını kolaylaştırmak için rulolarla donatılmış braket.

Yedek Parçalar
Bileşen Miktar
Zincirler 2 Takım
Solenoid Valf 1 Takım
Seyahat Anahtarı 2 Takım
Açık Uçlu Anahtarlar 2 Takım
Altıgen Anahtar 2 Takım
Sayaç 1 Takım
Anahtar 2 Takım
Yağ Keçeleri 1 Takım
Ana Teknik Özellikler
  • İç iletim zincirli bağımsız kılavuz direği destekleyici duvar plakası; aynalı parlatma ile işlenmiş rulolar
  • Ham madde israfını en aza indirmek için sac ön kesme ekipmanı
  • Prosedür kontrolü ve kodlayıcı uzunluk ölçüm sistemi
  • Otomatik istifleme, sayma ve ürün çıkarma için otomatik prosedür kontrolü
Ürün Resimleri
Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 6 Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 7 Galvanizli Çatı Yaprakları Rulo Formasyon Makinesi, 15m/min Hız, 45# Çelik Öndürme ve Plating Roller ve 380V 50Hz 3Fase Gücü 8
