Ürün ayrıntıları:
|
| tip: | 15 KW Ana Güç ile Özel U Aşık Profili için Çelik U Aşık Rulo Şekillendirme Makinesi | silindirler: | 14 |
|---|---|---|---|
| silindir malzemesi: | No.45 çelik | garanti: | 12 ay |
| Vurgulamak: | purlin roll forming machine,rolling forming machine |
||
| 1. Ürün Açıklaması |
(1).Kısa Tanıtım
tarafından yapılan aşık C Aşık Çatı Çelik Profil Rulo Şekillendirme Makinesi, ana gövde stresinde yaygın olarak kullanılmaktadır.
Bitki, depo, lokomotif kulübesi gibi büyük ve orta ölçekli inşaatın yapısı,
hangar, sergi binası.ekonomik ve yüksek verimli yapı malzemesi olarak bilinir.
Çelik C aşık aşağıdaki özelliklere sahiptir:
a. Hafif, düşük maliyetli;
B. Çalıştırması kolay: aşık, gerçek ihtiyacınıza göre oluşturulabilir ve delinebilir;
ve doğrudan kurulabilir.

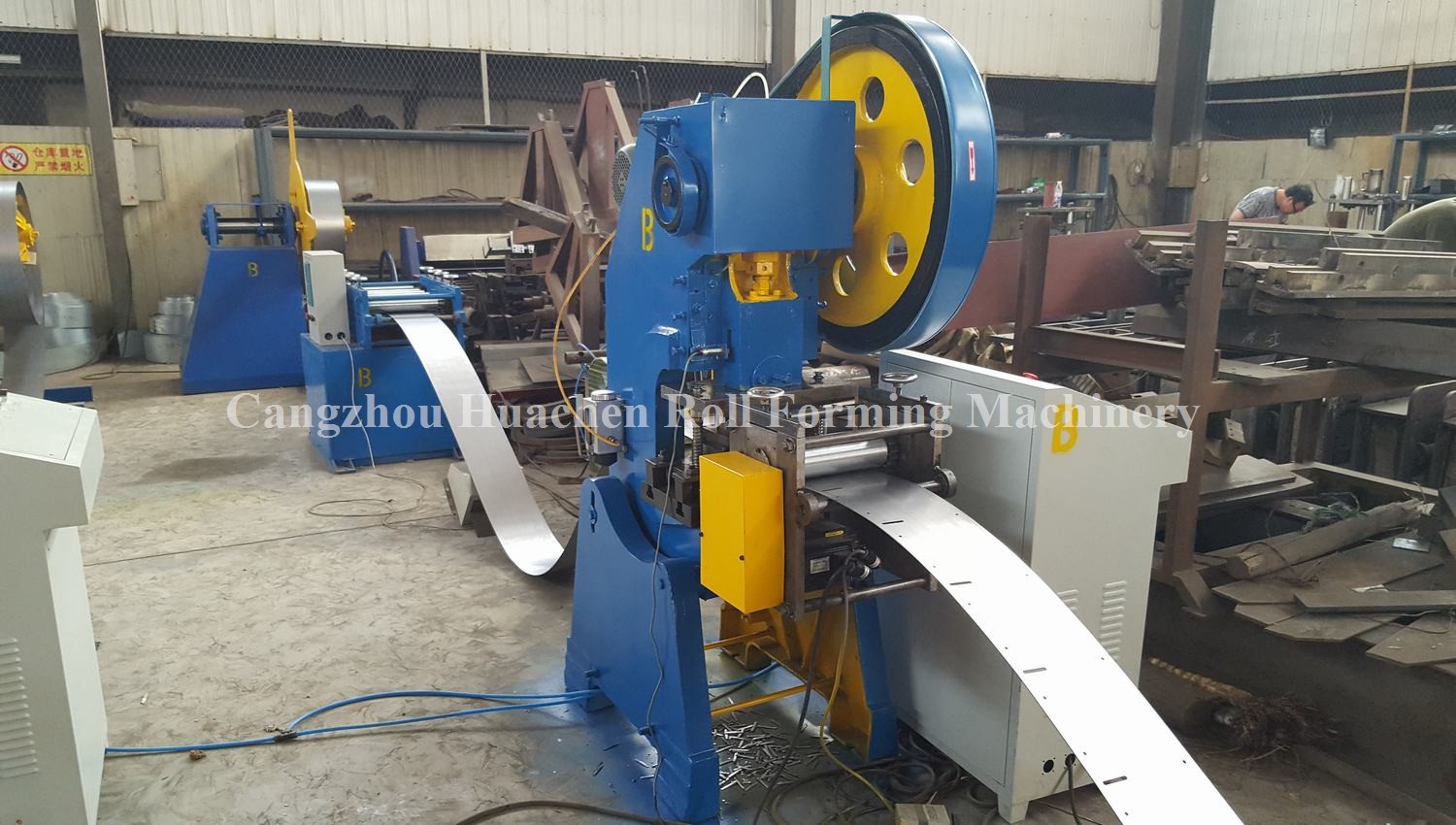

(2).Rulo Şekillendirme Makinesi Çalışma Akışı
Bobin açma-Bobin besleme-Tesviye-Rulo şekillendirme-Delme(opsiyonel)-Uzunluk ölçüm sayfası
sac kesme
(3). Teknik Detay
A. Genel
| Uygun Malzeme | Hhaddelenmiş çelik şerit, Q235 veya eşdeğeri |
| Malzeme kalınlığı | 1.5-3.0 mm |
| Malzeme Genişliği | 175-465mm |
| Boyut | Yaklaşık 10.0*1.2*1.75m(L*W*H) , çizime göre |
| Çalışma alanı | Yaklaşık 20.0*2.7m (L*W) |
|
Uzunluğu Yaprak |
Uzunluğu ihtiyacınıza göre ayarlayabilirsiniz. PLC tarafından kontrol edilir Hangi sağlayabilir doğruluk ±1mm. |
| kesme |
Sete gelince otomatik dur ve kes uzunluk |
B. Bileşen Detayları
| Silindir Malzemesi | Yüksek dereceli 45# çelik.Sert krom kaplama, 0,05 mm. |
| Ana Çerçeve | 400# çelik.Daha kararlı ve titreme yok. |
| Orta Plaka |
16 mm.Stabiliteyi sağlamak için daha kalın plakalar kullanıyoruz Ürünlerimizin |
| Adımları Şekillendirme | 11-16, çizime göre. |
| Mil Malzemesi | Φ70 mm, yüksek dereceli 45# çelik. |
|
Tedavi süreci: tavlama-finiş tornalama, yüksek sertlik, deforme edilmesi zor. |
|
|
kesme Bıçak Malzemesi |
Cr12, sertlik HRC60-62. |
| Tedavi süreci: ısıl işlem - düzlem aşınması - tel elektrot kesimi. |
C. Elektrik Bileşenleri
| Uygun Güç | 380V, 50 Hz, 3 faz veya ihtiyacınıza göre. |
| Ekran | 7 inç dokunmatik ekran, kullanımı kolay. |
| PLC | Delta DVP14ES |
|
Nem gibi çeşitli koşullara iyi uyum sağlar, elektromanyetik bozukluk. |
|
| Frekans dönüştürücü |
Delta VFD-M.Kesmeden önce yavaşlama avantajına sahiptir, uzunluk doğruluğunu sağlamak için (± 1 mm, endüstriyel standarttan çok daha iyi ±3mm). |
|
Uzunluk Ölçüm cihazı |
Omron, Japonya'da üretilmiştir. |
| Yüksek doğruluk ve kararlılık özelliklerine sahiptir. |
Bizim avantajımız
Referans Profil Resim çizme
