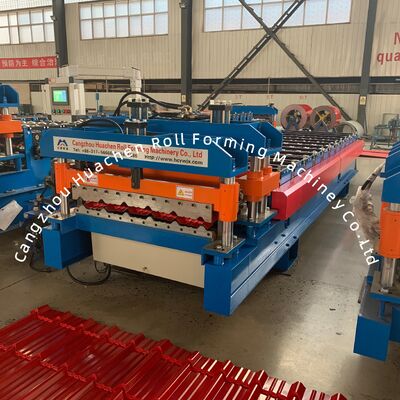

Name: 5.5kw Yüksek Hızlı Sırlı Kiremit Rulo Şekillendirme Makinesi, Çatı Kiremiti Üretimi için 12 İstasyonlu
Brand: Cangzhou Huachen Roll Forming Machinery Co., Ltd.
SKU: HC28-200-1000
Price: 35,950.00 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Material Type: PPGI/GI

Material Thickness: 0.3-0.6mm

Material Width: 1220mm

Roller Stations: 12Stations

Roller & Shaft Material: 45# Steel Quenching and Plating

Diameter of Shaft: Φ70mm

Cutter Material: CR12

Drive Type: Chain Drive

Speed: 4m/min

Total Power: 5.5+5.5KW

Voltage: 380V 50Hz 3Phases(can be customized)

Vurgulamak:

Rulo şekillendirme ekipmanı

soğuk rulo şekillendirme makinesi

Temel bilgiler

Menşe yeri: Çin

Marka adı: HC

Sertifika: CE

Model numarası: HC28-200-1000

Ödeme & teslimat koşulları

Ambalaj bilgileri: Ana rulo şekillendirme makinesi ve açıcı çıplak ambalajdır, PLC kontrol sistemi ve motorlu pompa su

Teslim süresi: 25-30 gün

Ödeme koşulları: L/C,T/T

Yetenek temini: 20 setleri/ay

Fotoğraf Galerisi

5.5kw Yüksek Hızlı Sırlı Kiremit Rulo Şekillendirme Makinesi, Çatı Kiremiti Üretimi için 12 İstasyonlu

Ürün Açıklaması

5.5kW camlı kiremit şekillendirme makinesi - Yüksek Hızlı Çatı Kiremit Üretim Makinesi

5.5 kW Servo Motorlu Camlı Tile Roll Forming Makinesi 4 m/min yüksek hızda çalıştırılır

Ana teknik parametreler

Parametreler	Spesifikasyon
Malzeme Türü	PPGI/GI
Kalınlığı	0.3-0.6mm
Genişliği	1220 mm
Rol Stasyonları	12 İstasyon
Roller ve Çubuk Malzemesi	45# Çelik söndürme ve kaplama
Çubuk çapı	Φ70mm
Kesme malzemesi	CR12
Sürücü Türü	Zincir Sürücü
Hız	4m/dakika
Toplam Güç	5.5+5.5KW
Voltaj	380V 50Hz 3Fazlı (özelleştirilebilir)

Bileşen ve Teknik Parametreler

Bileşen	Açıklama
5T El Decoiler	Bobini destekler ve dönen hareketi sağlar. Taşıma kapasitesi: 5T. İç çapı: 470-530mm ( ayarlanabilir). İşlem sırasında çarpma nedeniyle makine hasarını önlemek için fren cihazı ile donatılmıştır.
Besleme masası ve ön kesim	Rulo oluşturmak için doğru konuma sarılır. Renk veya kalınlığı değiştirirken önceden kesmek için el çekici kesme cihazı içerir.
Çubuk ve rulo	Malzeme: 45 # Çelik Sıkanma ve Plating. İşlenmiş rulolar pürüzsüzdür, sert, pas geçirmez ve çalışma sırasında levhaları çizmez.
Hidrolik pompa istasyonu	Kesme işlemleri için kesicini tahrik eder. 46 # hidrolik yağ kullanır. Yüksek yağ sıcaklığı sorunlarını önlemek için iç dolaşım soğutması için soğutma fanı ile donatılmıştır. Solenoid valf markası: Huade.
Dokunmatik Ekran Kontrol Kabineti	Otomatik ve manuel modlarına sahiptir. Dokunmatik ekranda birim uzunluğunun ve miktarının ayarlanmasına izin verir. Basit ve kullanımı kolay sistem. Elektriksel bileşenler: VFD (Delta), devre kesici (Delixi),Kontakter (Delixi), Relay (Xinling), PLC (Delta), Transformer (Delixi).
Baskı Bölümü ve Kesiciler	Bıçak ve presleme kalıp malzemesi: CR12. Yüksek dayanıklılık, mükemmel sertleşme ve üstün aşınma direnci özellikleri.
Çıktı Tablosu	Ürünlerin çizilmeden gönderilmesini kolaylaştırmak için rulolarla donatılmış.

Yedek parçalar dahil

Bölüm	miktarı
Zincirler	2 set
Solenoid Valf	1 set
Seyahat Değiştiricisi	2 set
Açık uçlu anahtarlar	2 set
Altıgen Anahtar	2 set
Sayıcı	1 set
Anahtar	2 set
Petrol mühürleri	1 set

Kurulum Rehberleri

Önemli:Kelepçe pres ekipmanında kullanılan kalıp, aynı büyüklükte bir üst kalıp ve altı alt kalıp gerektirir.

Kalıp yerleştirme prosedürü:

İlk önce üst ve alt kalıpları yerleştirin - alt kalıp montajları doğrudan altıgen tekerlek iş masasına
Yukarı kalıp uygun kalınlık plakası ile kaydırma alt yüzeyinde kurulur
Üst ve alt kalıplar kapalı olduğunda dört tarafında eşit boşluk sağlamak
Üst ve alt kalıp arasındaki mesafe gerekli boş kalınlığı eşit olmalıdır
Yukarıdaki modeli çalışma masası indekslemesi için referans olarak kullanın
Kalan beş alt kalıbı kur.
Tüm kalıplar kurulduktan sonra baskı işlemine başlayın

Operasyon öncesi kontrol listesi:

Tüm bağlantıların sağlamlığını kontrol edin.
Montaj vidaları ve fındıkların sıkıştırıldığını kontrol edin
Sol ve sağ şasiyi yağlama yağıyla doldurun
Test çalıştırmak ve titreşim, gürültü ve yağ penceresi performansını gözlemlemek için yürütmek
Tüm hareketli parçaların düzgün bir şekilde koordine olduğundan emin ol.
Sadece başarılı bir test çalışmasından sonra kalıp kurulur.

Güvenlik uyarısı:Kalıbı kurarken, her zaman gücü kesin ve motor kemeri veya büyük dişliyi iş masasına manuel olarak yerleştirin.Taşıyıcı en yüksek noktaya kaldırın ve kayma karşıtı koltuğun doğal düşüşünden kaynaklanan kazaları önlemek için masa ve kaydırma alt yüzeyi arasındaki destek nesnesini kullanın..
