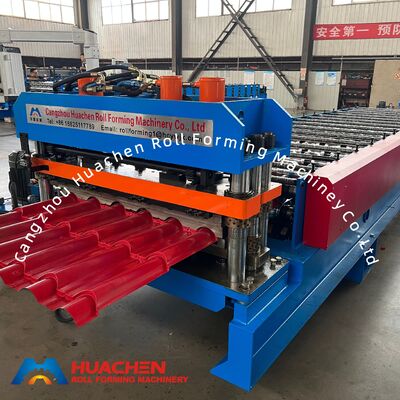

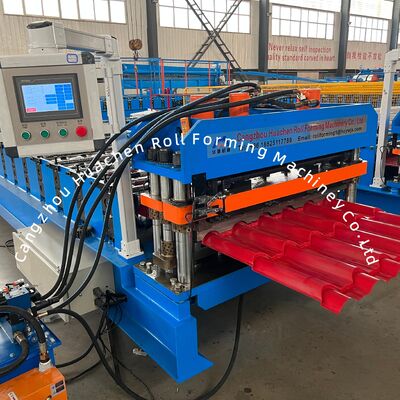

PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi

1set
MOQ
PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Vurgulamak:

Rulo şekillendirme ekipmanı

,

soğuk rulo şekillendirme makinesi
Temel bilgiler
Menşe yeri: Çin
Marka adı: HC
Sertifika: CE
Model numarası: HC 30 - 190 - 950
Ödeme & teslimat koşulları
Ambalaj bilgileri: Ana rulo şekillendirme makinesi ve açıcı çıplak ambalajdır, PLC kontrol sistemi ve motorlu pompa su
Teslim süresi: 25-30 gün
Ödeme koşulları: L/C,T/T
Yetenek temini: 20 setleri/ay
Ürün Açıklaması
PPGI/GI Çatı Plakası Üretim Makinesi - Malzeme Genişi 1200mm, 18 Roller

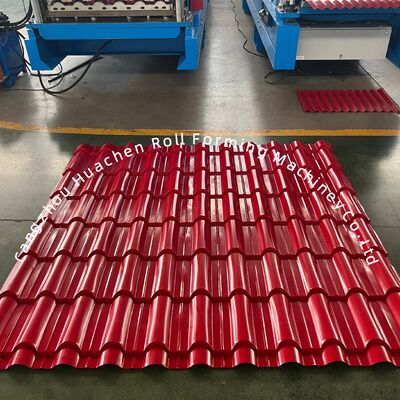

Kaburga 40 MM Camlı Tile Roll Forming Makine Malzeme PPGI ve GI malzemeleri için 1220 mm genişlik.
Ana teknik parametreler
Parametreler Spesifikasyon
Malzeme Türü PPGI/GI
Kalınlığı 0.3-0.6mm
Genişliği 1200 mm
Rol Stasyonları 15 İstasyonlar
Roller ve Çubuk Malzemesi 45# Çelik söndürme ve kaplama
Çubuk çapı Φ70mm
Kesme malzemesi CR12
Sürücü Türü Zincir Sürücü
Hız 4m/dakika
Toplam Güç 5.5+5.5KW
Voltaj 380V 50Hz 3Fazlı (özelleştirilebilir)
Bileşen ve Teknik Parametreler
PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 0
5T El Decoiler

Bu parça bobini desteklemek ve bobini döndürmek için kullanılır. Taşıma kapasitesi: 5T. İç çapı: 470-530mm (isteklere göre ayarlanabilir).Çalışma sırasında çarpma nedeniyle makine hasarını önlemek için fren cihazı ile donatılmıştır..

PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 1
Besleme masası ve ön kesim

Rulo oluşturmak için bobini doğru konuma yönlendirir. Renk veya kalınlığı değiştirirken ön kesim için el çekme kesme cihazı içerir.

PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 2
Çubuk ve rulo

Malzeme: 45# Sıvı ve kaplama ile çelik. İşlenmiş rulolar pürüzsüzdür, sert, pas dayanıklıdır ve çalışma sırasında levhaları çizmez.

PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 3
Hidrolik pompa istasyonu

Kesme işlemleri için kesicini çalıştırır. 46 # hidrolik yağ kullanır. Yüksek yağ sıcaklığı sorunlarını önlemek için iç dolaşım soğutması için soğutma fanı ile donatılmıştır. Solenoid valf markası: Huade.

PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 4
Dokunmatik Ekran Kontrol Kabineti

Otomatik ve manuel modları vardır. Dokunmatik ekranda birim uzunluğunun ve miktarının ayarlanmasına izin verir. Basit ve kullanımı kolay sistem.

Elektriksel bileşen markaları:

  • VFD: Delta
  • Devre kesicisi: Delixi
  • Bağlantı: Delixi
  • İletişim: Xinling
  • PLC: Delta
  • Transformör: Delixi
PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 5
Baskı Bölümü ve Kesiciler

Bıçak ve presleme kalıp malzemesi: CR12. Yüksek dayanıklılık, mükemmel sertleşme ve üstün aşınma direnci özellikleri.

PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 6
Çıktı Tablosu

Ürünlerin çizilmeden aktarılmasını kolaylaştırmak için rulolarla donatılmıştır.

Yedek parçalar
Zincirler: 2 set
Solenoid Valf: 1 Set
Seyahat anahtarı: 2 set
Açık uçlu anahtarlar: 2 set
Altıgen Anahtar: 2 Set
Sayıcı: 1 set
Anahtar: 2 set
Petrol mühürleri: 1 set
Otomatik Kontrol Sistemi Çalışmaları
  • Değiştiriciler, yüksek hızlı/düşük hızlı anahtarla kontrol edilen hızla ev sahibinin pozitif ve negatif çalışmasını kontrol eder.
  • Yağ pompası anahtarı, yağ pompasının çalıştırılmasını / durdurulmasını kontrol eder.
  • İşlemeye başlamadan önce, hidrolik sistem basıncını sağlamak için yağ pompasını açın.
  • Yağ pompası çalıştırıldıktan sonra, pompa çalıştırma yönünün ok yönüyle eşleştiğini kontrol edin.
  • Alt kesme ve geri dönüş düğmeleri kesicinin çalışmasını kontrol eder. Eğer düğmeler yanıt vermiyorsa, hidrolik yağ seviyesini kontrol edin ve gerekirse yağ ekleyin.
Teknik Destek ve Sorun Çözümü
Nabız uzunluğunu ölçme sorunları

Ayarlama değeri değişmez kalırsa, üretilen plaka boyutu tutarlı olmalıdır.

Plak boyutları değişirse:

  • Kontör tekerleklerinin düzgün bir şekilde yerleştirildiğini, kaydığını veya asıldığını kontrol edin
  • Eğer herhangi bir sorun bulunmuyorsa, sayaç hasarlı olabilir - sayacı elle 10 kez döndürerek ve değeri kaydederek test edin
Otomatik kesici kaldırma hatası
  • Petrol pompası filtresini tıkanıklık için kontrol edin.
  • Petrol pompasını ve motor bağlantı anahtarlarını hasar için kontrol edin
  • Yapışkanlık ve yönsel sorunlar için solenoid valf kontrol
Kesiciler Kesme Hata Çözümleri

Bıçak pompası kilitlenmişken aşağı iner.

  • Alt sınır ayarını veya anahtar hasarını kontrol edin
  • Solenoid valfi sıkıştı - pompa kapatmak, ses tıklayana kadar kes düğmesine basın, sonra bıçak kaldırmak için pompa açın

Bıçak pompası kilitliyken yukarı doğru gidiyor.

  • Yukarı sınır ayarını veya anahtar hasarını kontrol edin
  • K1 ve K2 bağlantılarını doğrulayın.
  • Solenoid valfi sıkıştı - pompa kapatmak, ses tıklayana kadar kes düğmesine basın, sonra bıçak kaldırmak için pompa açın
PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 7 PPGI/GI Çatı Karoları için 5.5KW Gücünde 18 Silindirli 1200mm Malzeme Genişliğinde Sırlı Kiremit Rulo Şekillendirme Makinesi 8
