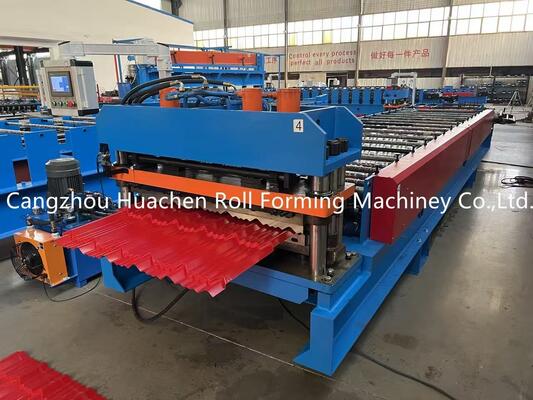

4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine

1set
MOQ
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1000mm,1200mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Vurgulamak:

Rulo şekillendirme ekipmanı

,

soğuk rulo şekillendirme makinesi
Temel bilgiler
Menşe yeri: Çin
Marka adı: HC
Sertifika: CE
Model numarası: HC25-196-1000-1200
Ödeme & teslimat koşulları
Ambalaj bilgileri: Ana rulo şekillendirme makinesi ve açıcı çıplak ambalajdır, PLC kontrol sistemi ve motorlu pompa su
Teslim süresi: 25-30 gün
Ödeme koşulları: T/T,L/C
Yetenek temini: 20 setleri/ay
Ürün Açıklaması
4 KW Hidrolik Kesiciler Camlı Tile Roll Forming Machine 1200mm Bobin Genişliği
Dominika tarzı 1220mm bobin genişliği camlı metal çatı katmanı rulo şekillendirme makinesi
Teknik özellikler
Parametreler Spesifikasyon
Malzeme Türü PPGI/GI
Kalınlığı 0.3-0.6mm
Genişliği 1000mm, 1200mm
Rol Stasyonları 12 İstasyon
Roller ve Çubuk Malzemesi 45# Çelik söndürme ve kaplama
Çubuk çapı Φ70mm
Kesme malzemesi CR12
Sürücü Türü Zincir Sürücü
Hız 4 m/min
Toplam Güç 5.5 + 5.5 KW
Voltaj 380V 50Hz 3 fazlı
Bileşen Özellikleri
5T El Decoiler
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 0

Bu parça bobini desteklemek ve bobini döndürmek için kullanılır. Taşıma kapasitesi: 5T. İç çapı: 470-530mm (isteklere göre ayarlanabilir).Çalışma sırasında çarpma nedeniyle makine hasarını önlemek için fren cihazı ile donatılmıştır..

Besleme masası ve ön kesim
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 1

Rulo oluşturmak için bobini doğru konuma yönlendirir. Renk veya kalınlığı değiştirirken ön kesim için el çekme kesme cihazı içerir.

Çubuk ve rulo
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 2

Malzeme 45 # Çelik Öldürme ve Plating. İşlenmiş rulolar pürüzsüzdür, sert, pas dayanıklıdır ve çalışma sırasında levhaları çizmez.

Hidrolik pompa istasyonu
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 3

Kesme işlemleri için kesicini çalıştırır. Hidrolik tank 46 # hidrolik yağ kullanır. Yüksek yağ sıcaklığı sorunlarını önlemek için iç dolaşım soğutması için soğutma fanı ile donatılmıştır.Solenoid valf markasıHuade.

Dokunmatik Ekran Kontrol Kabineti
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 4

Otomatik ve manuel modları özelliği. Dokunmatik ekran üzerinden hedef levha uzunluğu ve miktarını ayarlamaya izin verir. Basit ve kullanımı kolay sistem.

Elektriksel bileşen markaları:

  • VFD: Delta
  • Devre kesicisi: Delixi
  • Bağlantı: Delixi
  • İletişim: Xinling
  • PLC: Delta
  • Transformör: Delixi
Baskı Bölümü ve Kesiciler
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 5 4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 6

Bıçak ve presleme kalıp malzemesi CR12'dir. Yüksek dayanıklılık, mükemmel sertleşme ve iyi aşınma direnci özelliklerine sahiptir.

Çıktı Tablosu
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 7

Ürünlerin çizilmeden gönderilmesini kolaylaştırmak için rulolarla donatılmış bir destek.

Yedek parçalar dahil
Bölüm miktarı
Zincirler 2 set
Solenoid Valf 1 set
Seyahat Değiştiricisi 2 set
Açık uçlu anahtarlar 2 set
Altıgen Anahtar 2 set
Sayıcı 1 set
Anahtar 2 set
Petrol mühürleri 1 set
Sorun Çözümü Rehberi
1Yağ pompası çalışmıyor, el çalışmıyor:

(1) Sıfır hattı sabit değil. Voltmeter normal 200V'den fazla gösteriyor, 200V'den fazla sıfır hatayı gösteriyor.

(2) Acil durma düğmesi kilitlendi.

2Yağ pompası çalıştırılabilir ama elle çalıştırılamaz:

El otomatik düğmesi manuel pozisyonda değil veya hasarlı.

3- El normal, ama otomatik değil:

(1) Otomatik el düğmesi otomatik pozisyonda değil veya hasarlı.

(2) Bıçak, üst sınırda veya üst ve alt sınırlarda tersine çevrilmemiş.

(3) Üst sınırda veya üst ve alt sınırlarda kalıp tersine dönmedi.

(4) Veri ayarlama hatası.

4Bıçak yükselmeye devam ediyor ve pompa tıkanıyor.

(1) Yukarı sınır düzgün ayarlanmamış veya düğme hasar görmüştür.

(2) K1 ve K2 tersine.

(3) Solenoid valfi sıkışmış. Yağ pompasını kapat ve kesmek için bıçağa bas. "Tıklama" sesini duyduğunda pompayı aç ve bıçağı üst sınır pozisyonuna kaldır.

5Bıçak aşağı doğru hareket ediyor ve pompa tutuluyor.

(1) Alt sınır düzgün ayarlanmamış veya düğme hasar görmüştür.

(2) Solenoid valfi sıkışmış. Yağ pompasını kapatın, kesmek için bıçağa basın. "Tıklama" sesini duyduğunuzda, bıçağı üst sınır konumuna kaldırmak için pompayı açın.

6Kalıp yukarı doğru gidiyor ve yağ pompasını tutuyor:

(1) Yukarı sınır düzgün ayarlanmamış veya düğme hasar görmüştür.

(2) K3 ve K4 tersine.

(3) Solenoid valfi sıkışmış. Yağ pompasını kapatın ve sırasıyla kaldırma ve basınç türüne basın. "Tıklama" sesini duyduğunuzda, kalıbı üst sınır konumuna yükseltmek için pompayı açın.

7Kalıp aşağı doğru gider ve pompa tutulur:

(1) Alt sınır düzgün ayarlanmamış veya düğme hasar görmüştür.

(2) K3 ve K4 tersine.

(3) Solenoid valfi sıkışmış. Yağ pompasını kapatın ve basınç arttırma tipini basın. "Tıklama" sesini duyduğunuzda pompayı açın ve bıçağı üst sınır pozisyonuna kaldırın.

Ek Spesifikasyonlar
Görünüşü ve Boyutu 8580 × 1550 × 1510 mm
Toplam Güç 4 + 5,5 KW
Çiğ maddenin kalınlığı 0.3 - 0.6mm
Üretkenlik 0 - 2 m/min
Çubuk çapı Φ70mm
Ürün Resimleri
4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 8 4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 9 4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 10 4 KW Hidrolik Kesiciler 1200mm Bobin Genişliği ve 12 İstasyon Rolü ile Camlı Tile Roll Forming Machine 11
