| 1Ürün Tanımı şekillendirme makinesi |
(1) Kısa Tanıtım
Çatı panelleri bizim rulo şekillendirme makinesi tarafından yapılırGüzel bir görünüm ve parlak bir renk.
Bahçelerde, fabrikalarda, tatil merkezlerinde, otellerde yaygın olarak kullanılırlar.sergi salonları, tatil alanları,
Eski mimariler ve modern villalar.
(2) Rulo Formasyon Makinesi Çalışma Akışı
Yaprak-Laprak rehberlik-Roll şekillendirme-Uzunluğu ölçmek-Paneli kesmek-Paneli destekleyiciye
(3) Teknik ayrıntı
A. Genel
| Uygun Malzeme |
Q235 veya eşdeğer |
| Malzeme Kalınlığı |
0.25-0.8 mm |
| Malzeme Genişliği |
914, 1000, 1200, 1220 veya 1250, çizime göre |
| Boyut |
Yaklaşık 7.9*1.3*1.1m, çizime göre |
| Çalışma alanı |
Yaklaşık 17.9*2.8m, çizime göre |
|
Uzunluğu
Sayfa
|
İhtiyacınıza göre uzunluğu ayarlayabilirsiniz.
PLC tarafından kontrol edilir.
hangisağlayabilir.Doğruluk±1 mm.
|
| Kesme |
Otomatik olarak durdurmak ve set geldiğinde kesmek
Uzunluk.
|
B. Bileşenleri ayrıntıları

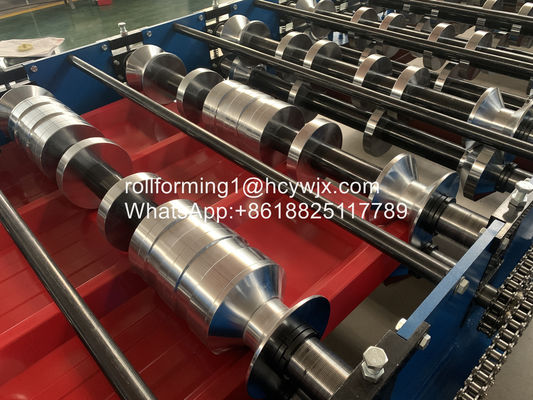

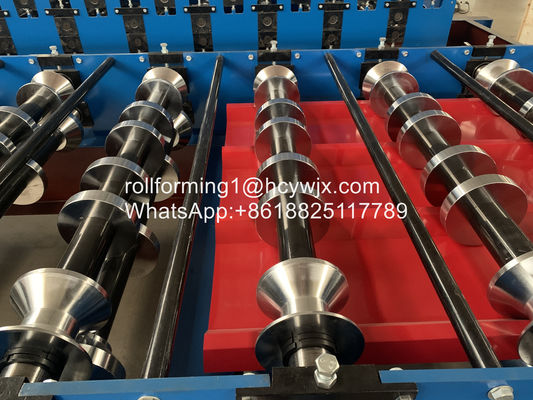

| Rulo malzemesi |
Yüksek kaliteli 45# çelik, sert krom kaplama, 0.05mm. |
| Ana çerçeve |
350 derece çelik daha istikrarlı ve sarsılmadan. |
| Orta plaka |
Dayanıklılığı sağlamak için daha kalın plakalar kullanıyoruz.
Ürünlerimiz.
|
| Eğitim Adımları |
11-16 çizime göre. |
| Çubuk malzemesi |
Φ70 mm, yüksek kaliteli 45# çelik. |
|
Tedavi süreci: kalınlaştırma- bitirme dönüştürme,
Yüksek sertlik, deforme edilmesi zor.
|
|
Kesme
Kılıç malzemesi
|
Cr12, sertliği HRC60-62. |
| Tedavi süreci: ısı tedavisi- düzlük aşınması- tel elektrot kesimi. |
C. Elektrikli bileşenler
| Uygun Güç |
380V, 50 Hz, 3 fazlı veya ihtiyacınıza göre. |
| Ekran |
5.7 inçlik dokunmatik ekran, kullanımı kolay. |
| PLC |
Delta DVP 14ES |
|
Nem gibi çeşitli koşullara iyi uyarlanmıştır.
Elektromanyetik bozukluk.
|
| Frekans dönüştürücü |
DeltaVFD-M. Kesmeden önce yavaşlamanın avantajı var.
uzunluk doğruluğunu sağlamak için (±1mm,
endüstriyel standarttan çok daha iyi ±3mm).
|
|
Uzunluk
Ölçüm cihazı
|
Omron, Japonya'da yapılmış. |
| Yüksek doğruluk ve istikrarla özelliklidir. |
Açıklama:
Çatı levhası rulo şekillendirme makinesiAna parametreler
|
- Hayır, hayır.
|
Ana parametreÇatı levhası rulo şekillendirme makinesi
|
|
1
|
İşleme uygun
|
Renkli çelik plaka
|
|
2
|
Plakanın genişliği
|
1250 mm
|
|
3
|
Roller
|
11 satır
|
|
4
|
Boyutları
|
5800*1550*1510mm
|
|
5
|
Güç
|
4+4kw
|
|
6
|
Dökme malzemesi
|
45# çelik ((üzerinde krom kaplama)
|
|
7
|
Plakın kalınlığı
|
0.3-0.6mm
|
|
8
|
Üretkenlik
|
15-20m/dakika
|
|
9
|
Rollerin çapı
|
Φ70mm
|
|
10
|
Voltaj
|
380V 50Hz 3 fazlı
|
|
11
|
Kesme levhasının malzemesi
|
Cr12
|
|
12
|
Hidrolik
|
40#
|
|
13
|
İşleme hassasiyeti
|
1.00 mm içinde
|
|
14
|
Kontrol sistemi
|
PLC kontrolü
|

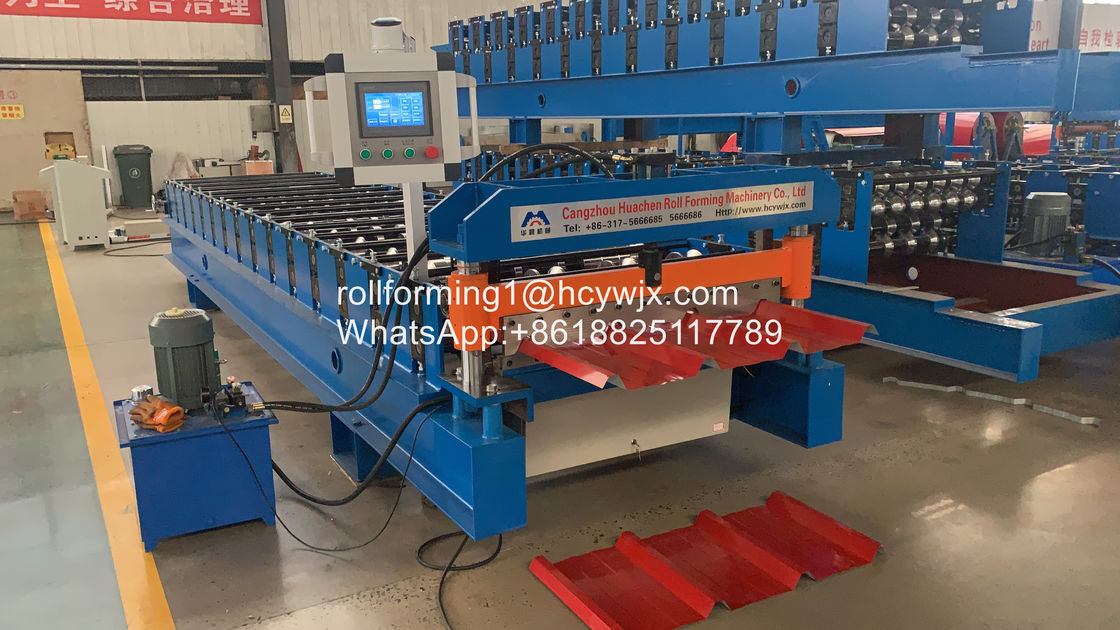

Ekipman bileşenleri: Yapay rulo şekillendirme makinesi-bilgisayar kontrol sistemi-hidrolik kontrol sistemi-kesme
Uygulama
Bu tür bir levha, bitki, ev, depolama ve basit çelik çatı ve duvarda yaygın olarak kullanılabilir.
1Makineyi benim tasarımıma veya fotoğraf tipime göre yapabilir misin?
A: Evet. En uygun tasarım ve üretim planını oluşturmak için deneyimli bir ekibimiz var
Makine için.
2Bize kaliteli bir makineyi yedek parçalarla teslim edeceğinizden nasıl emin olabiliriz?
A:1Müşteriler, kaliteyi kontrol etmek için teknisyenleri fabrikamıza gönderiyorlar.
2Makineyi kurmak için teknisyenleri alıcının fabrikasına gönderebiliriz.
3- Garantinin politikası nedir?
A: Bir-YIL süre içinde, biz size ücretsiz yedek parçaları sağlayabilir
İki yıl sonra kalite sorunlarından kaynaklanan herhangi bir hasarlı parça için, fabrika maliyeti ile satın almanız gerekir.
