Ürün ayrıntıları:
|
| Panel Kalınlığı: | 0,3-0,6 mm | Motor gücü: | 4+4KW |
|---|---|---|---|
| makine çerçevesi: | 350 H Işın | Kesme yöntemi: | Hidrolik kesme |
| Açıcı Tipi: | Hidrolik/manuel Açıcı | Makine Tipi: | Rulo Şekillendirme Makinesi |
| Rulo Malzemesi: | 45# çelik | üretim kapasitesi: | 15-20 m/dak |

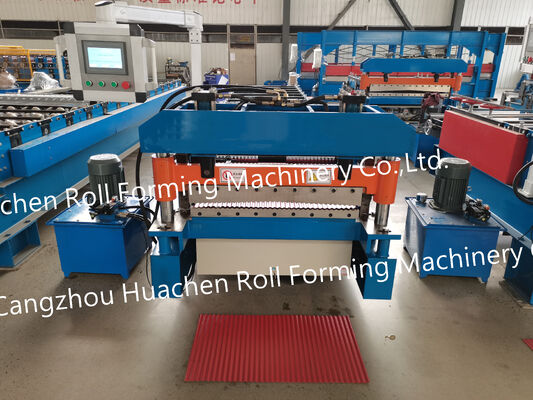

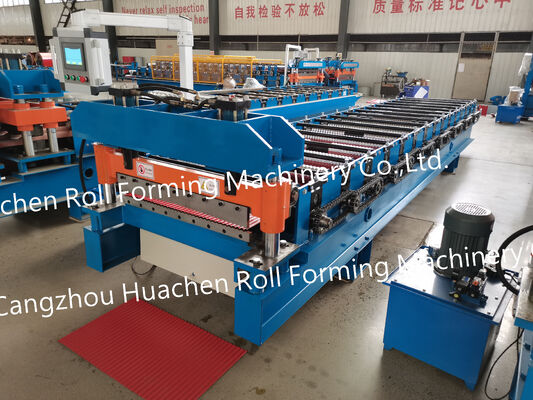

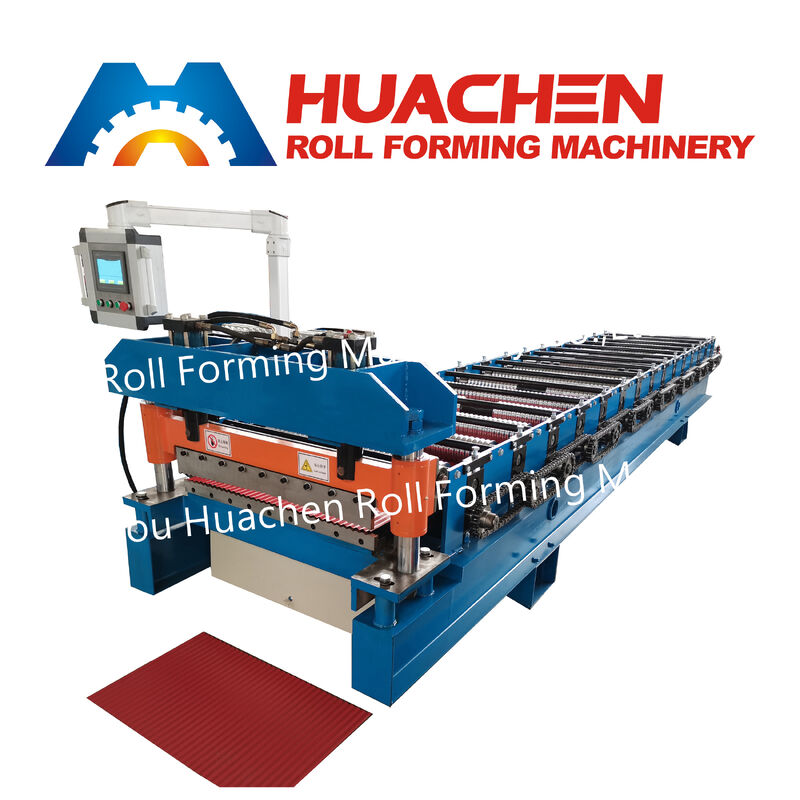

Ürün Genel Bakışı HC 6-25-835-940 Haddeleme Makinesi kompakt, popüler 6-rib 835mm trapezoidal metal kaplama levhası üretmek üzere tasarlanmış yüksek hassasiyetli 15 istasyonlu soğuk haddeleme sistemidir. 940mm-genişlikte ruloları (standart 1000mm rulolardan dilimlenmiş veya özel sipariş edilmiş) galvanizli çelik (GI), önceden boyanmış galvanizli çelik (PPGI), ve alüminyum, kalınlıkları 0.3mm ila 0.6mm, bu hat 6 simetrik nervür, bir 25mm nervür yüksekliği, ve bir 835mm etkili kaplama genişliği 12 aylık garanti, 350 H-kiriş kaynaklı taban, Φ70mm masif şaftlar, ve PLC kontrollü hidrolik kesim ile donatılmış, bölgesel yapı malzemesi tedarikçileri ve çelik yapı atölyeleri için 15-20 m/dak hızında istikrarlı bir şekilde çalışır.
Ana Teknik Parametreler
| Teknik Parametre | Standart Özellik |
| Makine Modeli | HC 6-25-835-940 Trapez Sac Haddeleme Hattı |
| Panel Profil Özellikleri | 6 Nervür | Nervür Yüksekliği: 25 mm | Etkili Kaplama Genişliği: 835 mm |
| Giriş Rulo Genişliği | 940 mm (Dilimlenmiş 1000mm Rulolarla Uyumlu) |
| Sac Kalınlığı Aralığı | 0.3 mm – 0.6 mm |
| Uyumlu Rulo Malzemeleri | Önceden Boyanmış Galvanizli Çelik (PPGI), Galvanizli Demir (GI), Alüminyum |
| Şekillendirme İstasyonları | 15 Rulo İstasyonu |
| Rulo Malzemesi ve Kaplaması | 45# Dövme Çelik, CNC Hassas Tornalanmış, Söndürülmüş ve Sert Krom Kaplamalı |
| Ana Şaft Malzemesi ve Boyutu | 45# Masif Yuvarlak Çelik, Temperlenmiş ve Taşlanmış, Çap Φ70 mm |
| Makine Çerçeve Tabanı | 350# Yapısal H-Kiriş Kaynaklı Şasi |
| Tahrik Mekanizması | Ağır Hizmet Tipi Makaralı Zincir ve Dişli Tahriki |
| Üretim Hattı Hızı | 15 – 20 m/dak |
| Kesme Sistemi | Otomatik Hidrolik Son Kesme Sistemi |
| Kesme Bıçağı Malzemesi | Cr12 Takım Çeliği, Vakumla Isıl İşlem Görmüş |
| Toplam Motor Gücü | 4 KW (Ana Şekillendirme Motoru) + 4 KW (Hidrolik Kesme Ünitesi) |
| Kontrol ve Uzunluk Sistemi | Yüksek Hassasiyetli Kodlayıcı ile Endüstriyel PLC Dokunmatik Ekran Kontrolü |
| Elektrik Standardı | 380V, 50Hz, 3 Faz (Yerel Güç Kaynağına Özelleştirilebilir) |
| Açıcı Seçenekleri | Manuel Açıcı veya Hidrolik Açıcı |
Ana Mühendislik ve Operasyonel Avantajlar

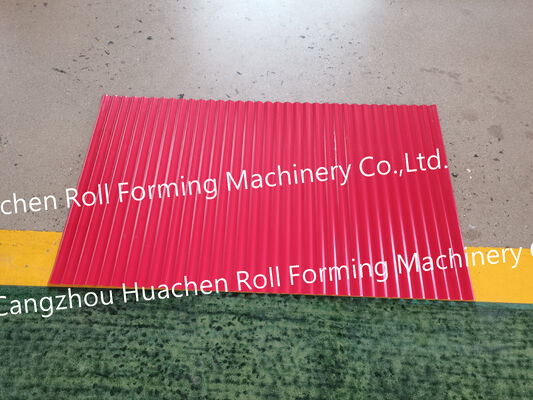

Klasik 6-25-835-940 Mimari Profili: 940mm rulolardan beslenen 835mm etkili kaplama genişliğine yayılan 6 net 25mm nervürlü, bu dengeli profil, temiz görsel ritim ve güvenilir yağmur suyu akışı sunar, Güney Amerika'da bir temel özellik haline getirir, Güneydoğu Asya, Afrika, ve Doğu Avrupa.

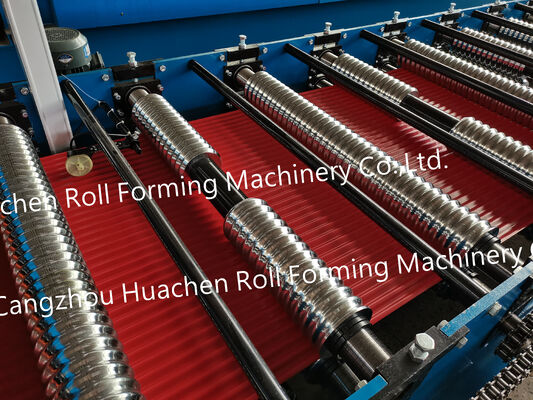

15 İstasyonlu Pürüzsüz Aşamalı Şekillendirme: On beş hassas hizalanmış şekillendirme istasyonu, tüm 6 nervürü kademeli geçişlerde simetrik olarak şekillendirir. Bu, sac kamburluğunu önler, kenar dalgalanması, veya 0.3mm-0.6mm PPGI rulolarda boya mikro çatlaması.45# Çelik Söndürülmüş ve Sert Krom Rulolar: Her şekillendirme rulosu masif 45# çelikten CNC ile işlenir,
çekirdek dayanıklılığı için ısıl işlem görür, ve aşınmaya dayanmak ve ayna pürüzsüz panel yüzeylerini korumak için sert krom ile elektro kaplanır.Ağır Hizmet Tipi 350 H-Kiriş Çerçeve ve Φ70mm Masif Şaftlar: 350mm H-kiriş çerçeve ve Φ70mm masif çelik şaftlar üzerine inşa edilmiş,
hat, sürekli 15-20 m/dak üretim sırasında yapısal titreşimi ortadan kaldırır.Profili Eşleştiren Cr12 Hidrolik Kesim ve PLC Kontrolü: 4KW hidrolik güç paketi tarafından tahrik edilen,
Cr12 çelik kesme kalıpları, temiz, çapak içermeyen kesimler sağlamak için tam 6-nervürlü kesiti eşleştirir. Operatörler, otomatik çalışma için hedef sac uzunluklarını ve parti miktarlarını dokunmatik ekran PLC aracılığıyla ayarlar.Tipik Bina Uygulamaları Hafif,
sahada kullanımı kolay, hem dikey duvar kaplamaları hem de eğimli çatılar için uygun, 6-25-835-940 metal levha yaygın olarak şunlarda kullanılır:Endüstriyel ve Atölye İnşaatı: Dış cephe kaplamaları,
iç bölme duvarları, ve çelik çerçeveli atölyeler, fabrikalar ve depolar için çatı kaplamaları.Konut ve Ticari Binalar: Araba parkları, perakende vitrinleri, kanopiler,
ve eğimli konut çatı yenilemeleri.Prefabrik ve Tarımsal Yapılar: Modüler konteyner evler, şantiye ofisleri, çiftlik barakaları,
ve hayvan barınakları.Fabrika Kalibrasyonu, Konteyner Nakliyesi ve Teknik Destek Sevkiyat öncesi, her HC 6-25-835-940 haddeleme hattı, 835mm etkili genişliği doğrulamak için atölyemizde tam rulo yükleme testinden geçer, 25mm nervür yüksekliği,
ve PLC uzunluk doğruluğu. Tüm açık çelik bileşenler pas önleyici yağ ile işlenir ve tek bir 40GP konteyner içine güvenli bir şekilde sabitlenir. Temel yerleşim çizimleri, İngilizce kullanım kılavuzları, video devreye alma rehberliği, 12 aylık garanti, ve ömür boyu yedek parça tedariki sağlıyoruz.Sıkça Sorulan Sorular (SSS)S1: Model 6-25-835-940'daki sayılar ne anlama geliyor?C: Model kodu tam panel geometrisini tanımlar:
6
trapezoidal nervür, nervür yüksekliği, 835mm bindirme sonrası etkili kaplama genişliği, ve 940mm giriş çelik rulo genişliği.S2: Bu makine için 940mm ruloları nereden temin ediyoruz?C: 940mm, birçok uluslararası pazarda standart bir rulo genişliğidir, veya standart 1000mm veya 1250mm ana ruloları dilimleyerek kolayca elde edilebilir.
15 istasyonlu hattımız hem galvanizli (GI) hem de önceden boyanmış (PPGI) 0.3mm ila 0.6mm kalınlığındaki ruloları işler.C: Evet. Standart üretim programları için uygun maliyetli 5 tonluk manuel açıcı, veya yüksek çıkışlı tesislerde daha hızlı rulo yükleme için isteğe bağlı 5 tonluk hidrolik açıcı (otomatik rulo arabası ile) sunuyoruz.S4: Teslim süresi, minimum sipariş miktarı ve garanti politikası nedir?
C: ve aylık üretim kapasitemiz 60 settir. Standart üretim ve fabrika testleri 30 iş günü sürer. Her makine 12 aylık garanti ve ömür boyu yedek parça bulunabilirliği içerir.
