Ürün ayrıntıları:
|
| Panel Kalınlığı: | 0,3-0,6 mm | Motor Gücü: | 4+4KW |
|---|---|---|---|
| Makine Çerçevesi: | 350 H Işın | Kesme Yöntemi: | Hidrolik Kesim |
| Açıcı Tipi: | Hidrolik Kesim | Rulo Malzemesi: | 45# Çelik |
| Makine Tipi: | Rulo Şekillendirme Makinesi | Üretim kapasitesi: | 15-20 m/dak |

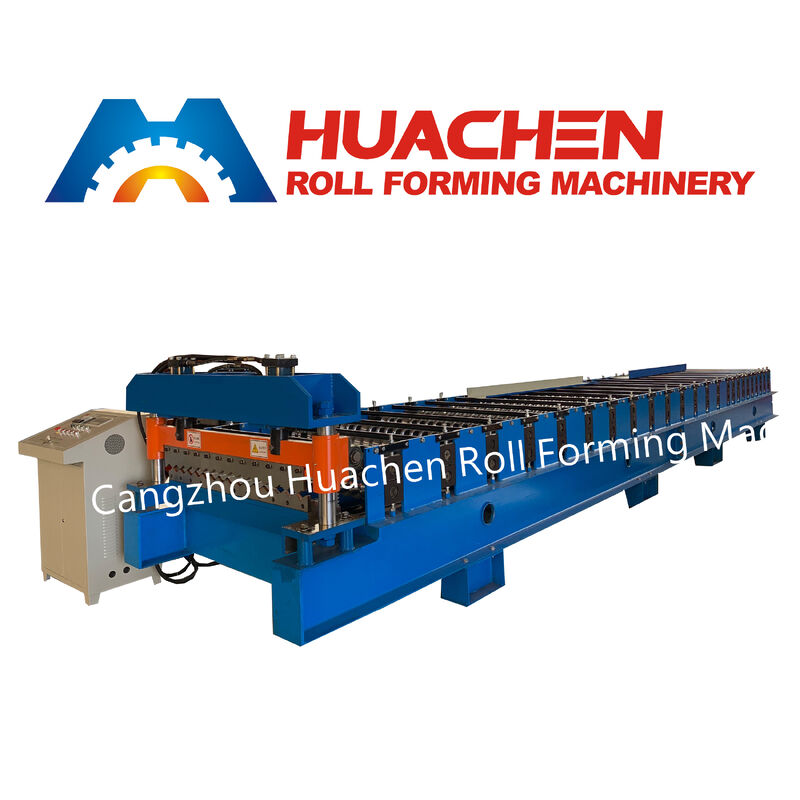

Ürün Genel Bakışı HC 18-735-1200 Haddeleme Makinesi mimari metal duvar kaplamaları ve lineer tavan panelleri üretmek üzere tasarlanmış hassas 12 istasyonlu sürekli soğuk haddeleme sistemidir. Standart 1200mm genişliğinde ruloları işlemeye uygun olarak tasarlanmıştır galvanizli çelik (PPGI), galvanizli demir (GI), ve alüminyum kalınlıkları 0.3mm ila 0.6mm, bu hat, keskin, rijit paneller üretir, 18mm nervür derinliği ve 735mm etkili kaplama genişliği derin geçmeli yan kenetlerle. Ağır hizmet tipi 350 H-kiriş kaynaklı taban üzerine Φ70mm masif şaftlar ve PLC kontrollü hidrolik kesim ile inşa edilmiştir, ticari cephe müteahhitleri ve iç tavan üreticileri için 15-20 m/dak
hızında sorunsuz çalışır.
| Ana Teknik Parametreler | Teknik Parametre |
| Standart Özellik | Makine Modeli |
| HC 18-735-1200 Mimari Duvar ve Tavan Paneli Haddeleme Makinesi | Panel Profil Boyutları |
| Nervür Yüksekliği: 18 mm | Etkili Kaplama Genişliği: 735 mm | Giriş Rulo Genişliği |
| 1200 mm (Standart Uluslararası Rulo Genişliği) | Sac Kalınlığı Aralığı |
| 0.3 mm – 0.6 mm | Uyumlu Rulo Malzemeleri |
| Boya Kaplı Galvanizli Çelik (PPGI), Galvanizli Çelik (GI), Alüminyum | Haddeleme İstasyonları |
| 12 Hassas Rulo İstasyonu | Rulo Malzemesi ve İşlemi |
| 45# Dövme Çelik, CNC Hassas Tornalanmış, Sertleştirilmiş ve Sert Krom Kaplamalı | Ana Şaft Malzemesi ve Boyutu |
| 45# Masif Yuvarlak Çelik, Temperlenmiş ve Taşlanmış, Çap Φ70 mm | Makine Şasi Tabanı |
| 350# Yapısal H-Kiriş Kaynaklı Şasi | Tahrik Mekanizması |

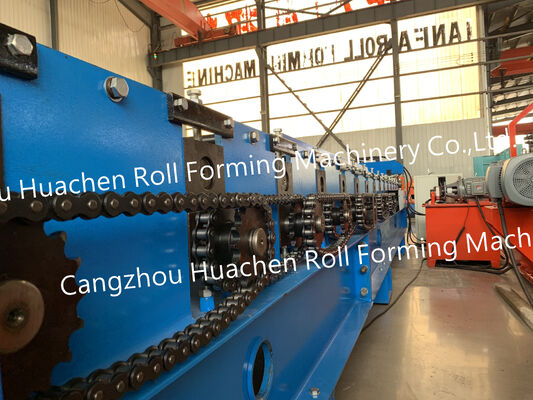

| Ağır Hizmet Tipi Rulo Zinciri ve Dişli Tahriki | Üretim Hattı Hızı |
| 15 – 20 m/dak | Kesme Sistemi |
| Otomatik Hidrolik Son Kesme Sistemi | Kesme Bıçağı Malzemesi |
| Cr12 Alaşımlı Takım Çeliği, Vakumla Isıl İşlem Görmüş | Toplam Motor Gücü |
| 4 KW (Ana Haddeleme Tahriki) + 4 KW (Hidrolik Kesme Ünitesi) | Kontrol ve Uzunluk Sistemi |
| Yüksek Hassasiyetli Enkoderli Endüstriyel PLC Dokunmatik Ekran Kontrolü | Elektrik Standardı |
| 380V, 50Hz, 3 Faz (Yerel Fabrika Voltajına Özelleştirilebilir) | Açıcı Konfigürasyonu |

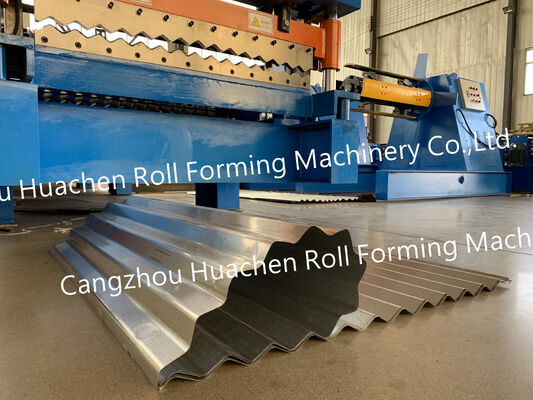

Manuel Açıcı veya Hidrolik Açıcı
Ana Mühendislik ve Tasarım AvantajlarıMimari 18-735-1200 Geçmeli Profil: Standart 1200mm ruloyu, 18mm nervürlü 735mm etkili kaplama paneline dönüştürmek, derin yan kenet geçişi ve keskin gölge çizgileri sağlar. Bu, rüzgar sesini ortadan kaldırır, dış cephelerde hava geçirmezliği artırır, ve iç asma tavanlar için temiz,
modern bir görünüm sunar.12 İstasyonlu Çizilmez Aşamalı Haddeleme:

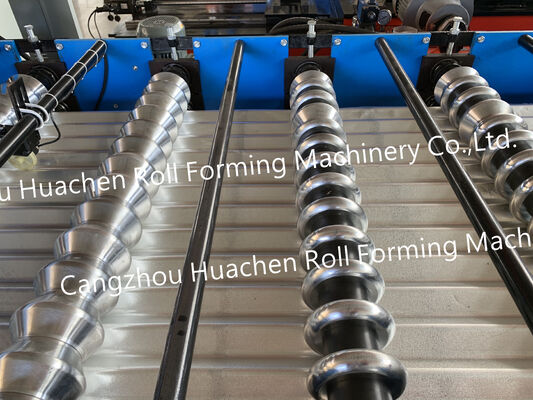

On iki adet CNC kalibre edilmiş rulo istasyonu, hassas PPGI renk kaplamalarına veya fırçalanmış alüminyum yüzeylere zarar vermeden veya çizmeden 18mm nervürleri ve yan kenet kenarlarını sorunsuz bir şekilde oluşturur.Sertleştirilmiş ve Sert Krom Kaplamalı 45# Çelik Rulolar: Her haddeleme rulosu masif 45# çelikten hassas bir şekilde işlenir, çekirdek dayanıklılığı için ısıl işlem görür, ve sert krom ile elektro kaplanır.
Bu ayna gibi pürüzsüz yüzey, mimari panellerde yüzey izlerini önler.Ağır Hizmet Tipi 350 H-Kiriş Şasi ve Φ70mm Masif Şaftlar: Rijit 350mm H-kiriş şasi üzerine inşa edilmiş ve Φ70mm masif çelik şaftlara sahip olan makine, yanal bükülmeyi önler ve uzun mimari uygulamalarda düz, sıkı oturan panel birleşim yerlerini garanti eder.

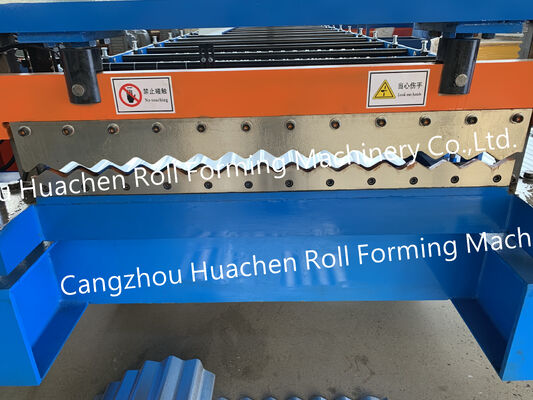

Modele Uygun Cr12 Hidrolik Kesim ve PLC Kontrolü: 4KW'lık bir hidrolik istasyonla çalışan özel taşlanmış Cr12 çelik kesme kalıpları, 18-735 kesitini çapak veya kenar taşması olmadan temiz bir şekilde keser. Operatörler dokunmatik ekran PLC'de tam panel uzunluklarını ve parti sayılarını programlar.Ticari ve Mimari Uygulamalar
Rafine görsel çekiciliği yüksek yapısal rijitlikle birleştiren 18-735-1200 metal panel, yaygın olarak şu amaçlarla kullanılır:Ticari ve Perakende Cepheleri: Modern dış duvar kaplamaları, giriş saçakları ve alışveriş merkezleri, showroomlar ve ofis kompleksleri için alınlık pervazları.
İç Lineer Metal Tavanlar ve Asma Tavanlar: Havaalanları, transit istasyonları, ticari salonlar ve temiz atölyeler için asma akustik/dekoratif tavanlar ve dış çatı saçakları.Endüstriyel ve Modüler Yapılar: Çelik çerçeveli binalar, soğuk hava depoları ve prefabrik modüler birimler için yüksek kaliteli dış cephe kaplamaları ve iç bölme duvarları.Fabrika Kalibrasyonu, Konteyner Nakliyesi ve Satış Sonrası Destek Sevkiyattan önce, her HC 18-735-1200 haddeleme hattı, birleşim yerlerinin uyumunu, 735mm etkili kaplama genişliğini ve PLC uzunluk toleransını doğrulamak için atölyemizde gerçek metal rulolarla monte edilir ve test edilir.
Tüm açıkta kalan çelik bileşenler pas önleyici yağ ile kaplanır ve tüm hat tek bir 40GP konteyner içine güvenli bir şekilde sabitlenir. Temel yerleşim çizimleri, İngilizce kullanım kılavuzları, video devreye alma rehberliği, 12 aylık garanti ve ömür boyu yedek parça desteği sağlıyoruz.Sıkça Sorulan Sorular (SSS)
S1: 18-735-1200 modelindeki sayılar ne anlama geliyor?C: Model kodu, panelin tam boyutlarını tanımlar: 18mm
nervür yüksekliği, yan kenet geçmesinden sonra 735mm etkili kaplama genişliği ve 1200mm giriş çelik rulo genişliği.S2: 1200mm rulo genişliği ile 735mm etkili kaplama genişliği arasında neden bir fark var?C: Ek malzeme, derin, rijit mimari nervürler ve geniş geçmeli yan kenetler oluşturmak için kullanılır. Bu geometri, 735mm panele üstün düzlük, yüksek rüzgar kaldırma direnci ve dış cepheler ile lineer tavanlar için kusursuz görsel birleşimler sağlar.S3: Bu makine hem boya kaplı çelik (PPGI) hem de alüminyum ruloları işleyebilir mi?C: Evet. Sert krom kaplamalı 45# çelik rulolar, 0.3mm-0.6mm PPGI, galvanizli çelik (GI) ve alüminyum ruloları dekoratif kaplamaları çizmeden sorunsuz bir şekilde işlemek için ayna gibi parlatılmıştır.S4: Teslim süresi, minimum sipariş miktarı ve açıcı seçimi nedir?
C:
Minimum sipariş miktarı 1 settir ve aylık üretim kapasitemiz 60 settir. Standart bir 5 tonluk manuel açıcı veya yükseltilmiş bir 5 tonluk hidrolik açıcı arasında seçim yapabilirsiniz.
