Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli

Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli
Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli

Büyük resim :  Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HC
Sertifika: CE
Model numarası: 18-78-1014
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: 40GP Konteyner
Teslim süresi: 30 GÜN
Ödeme koşulları: L/C,T/T
Yetenek temini: Ayda 60 takım

Çatı dikiş sacı şekillendirme makinesi/kiremit yapma makinesi/duvar paneli

Açıklama
Panel Kalınlığı: 0,3-0,6 mm Motor Gücü: 4+4KW
Makine Çerçevesi: 350 H Işın Kesme Yöntemi: Hidrolik Kesim
Açıcı Tipi: Hidrolik/manuel Açıcı Rulo Malzemesi: 45# Çelik
Makine Tipi: Rulo Şekillendirme Makinesi Üretim kapasitesi: 15-20 m/dak

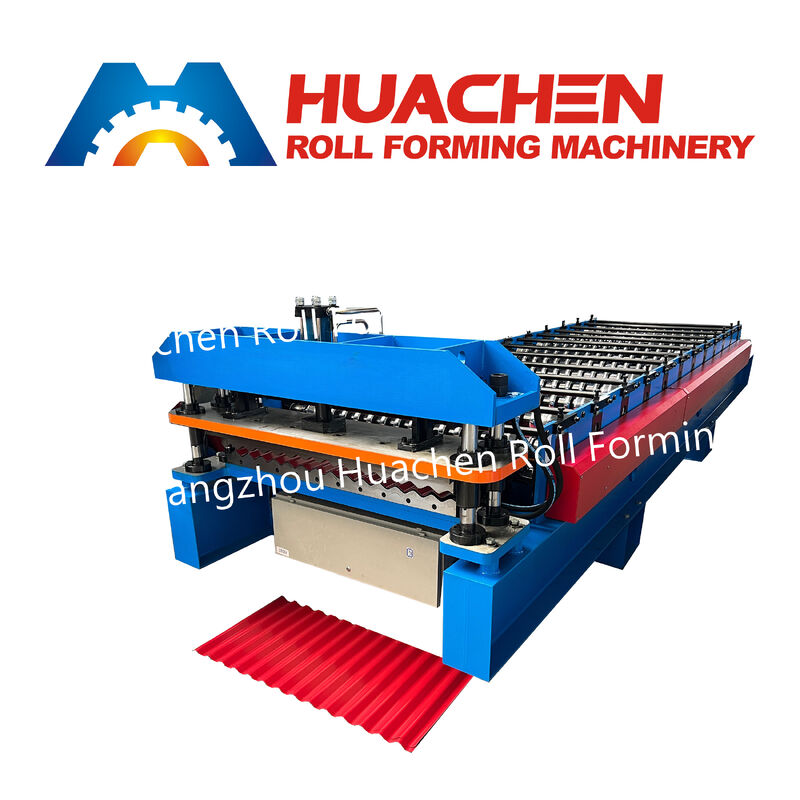

Ürün Genel Bakışı HC 18-78-1014 Oluklu Rulo Şekillendirme Makinesi klasik sinüs dalga metal levhalar üretmek için tasarlanmış, akıcı, yüksek çıktılı 12 istasyonlu soğuk rulo şekillendirme sistemidir. Galvanizli çelik (GI), ön boyalı galvanizli çelik (PPGI) ve 0,3 mm ila 0,6 mm kalınlığında alüminyum çelik bobinleri işlemek üzere tasarlanmıştır0,3 mm ila 0,6 mm (13 dalga) özelliklerine sahip oluklu paneller oluşturur. bu üretim hattı, 18 mm dalga yüksekliği,78 mm hatve (13 dalga) özelliklerine sahip oluklu paneller oluşturur. ve 1014 mm etkili kaplama genişliği (13 dalga) özelliklerine sahip oluklu paneller oluşturur. 1014 mm etkili kaplama genişliğini üretmek için makine, 0,3 mm ila 0,6 mm kalınlığında standart 1200 mm veya 1220 mm genişliğinde galvanizli çelik (GI), ön boyalı çelik (PPGI) veya alüminyum çelik bobinleri kullanır. Φ70 mm masif şaftlar, ve PLC senkronize hidrolik kesim ile desteklenen bu makine, yüksek hacimli çatı ve duvar kaplama üreticileri için sürekli olarak 15-20 m/dak hızında çalışır.Ana Teknik ParametrelerTeknik ParametreStandart ÖzellikMakine ModeliHC 18-78-1014 Oluklu Duvar ve Çatı Levhası Rulo Şekillendirici

Dalga Profili Özellikleri

Sinüs Dalga | Yükseklik: 18 mm | Hatve: 78 mm | Kaplama Genişliği: 1014 mm Giriş Bobin Genişliği
1200 mm / 1220 mm (Standart Bobin Genişliği) Malzeme Kalınlığı Aralığı
0,3 mm – 0,6 mm Uyumlu Bobin Malzemeleri
Galvanizli Çelik (GI), Ön Boyalı Galvanizli Çelik (PPGI), Alüminyum Çelik Şekillendirme İstasyonları
12 Rulo İstasyonu Rulo Malzemesi ve İşlemi
45# Dövme Çelik, CNC Hassas Tornalanmış, Söndürülmüş ve Sert Krom Kaplamalı Ana Şaft Malzemesi ve Çapı
45# Masif Yuvarlak Çelik, Temperlenmiş ve Taşlanmış, Φ70 mm Makine Çerçeve Tabanı
350# Yapısal H-Kiriş Kaynaklı Çerçeve Tahrik Sistemi
Ağır Hizmet Tipi Rulo Zincir ve Dişli Tahriki Üretim Hattı Hızı
15 – 20 m/dak Kesme Mekanizması

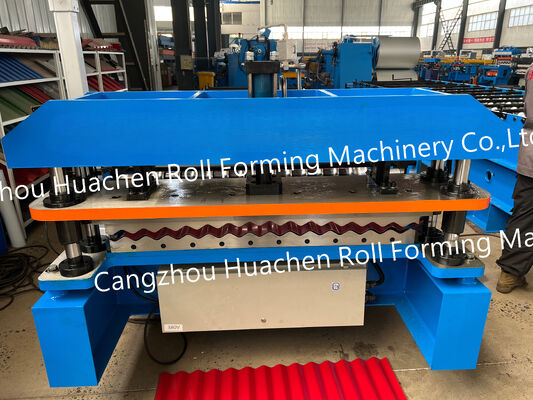

Otomatik Hidrolik Kesme Sonrası Sistem Kesme Bıçağı Malzemesi
Cr12 Alaşımlı Takım Çeliği, Vakumla Isıl İşlem Görmüş Toplam Motor Gücü
4 KW (Ana Şekillendirme Tahriki) + 4 KW (Hidrolik İstasyon) Kontrol ve Uzunluk Sistemi

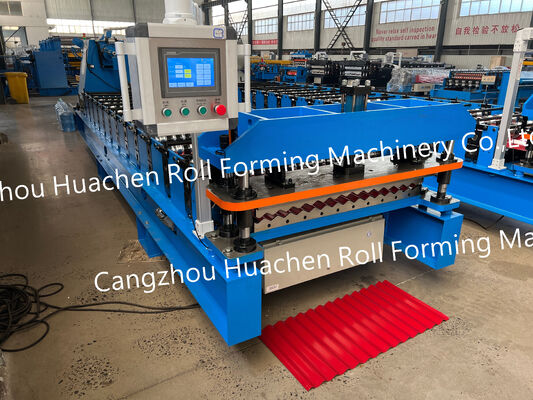

Döner Kodlayıcılı Endüstriyel PLC Dokunmatik Ekran Kontrolü Güç Kaynağı
380V, 50Hz, 3 Faz (Yerel Endüstriyel Voltajlara Özelleştirilebilir) Açıcı Konfigürasyonu
Manuel Açıcı veya Hidrolik Açıcı Temel Mühendislik ve Operasyonel Avantajlar
Klasik 18-78-1014 Sinüs Oluklu Profil: 78 mm hatve ve 18 mm derinlikte yerleştirilmiş 13 pürüzsüz sinüs dalgası ile
1014 mm genişliğindeki levha, her yönden sağlamlık, zahmetsiz yan kenetleme,

ve hızlı yağmur suyu akıtma sağlar - bu da onu Afrika,

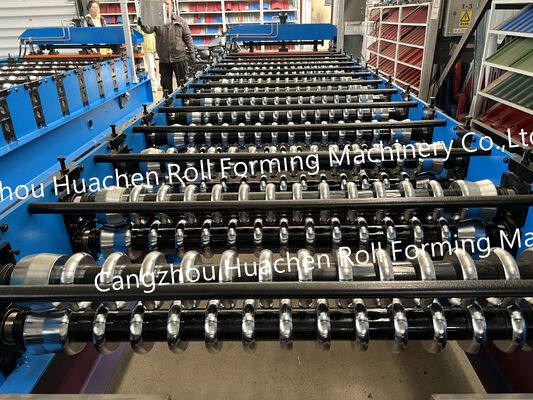

  • Latin Amerika, Orta Doğu ve Güneydoğu Asya'daki en çok talep gören profillerden biri yapar.Optimize Edilmiş 12 İstasyonlu Yüksek Verimli Yerleşim: Sinüs dalga geometrisi, keskin köşeler olmadan bükülme gerilimini eşit olarak dağıttığı için 12 hassas kalibre edilmiş rulo istasyonu, makine ayak izini, güç tüketimini, ve ilk ekipman yatırımını azaltırken tam profil doğruluğu sağlar.

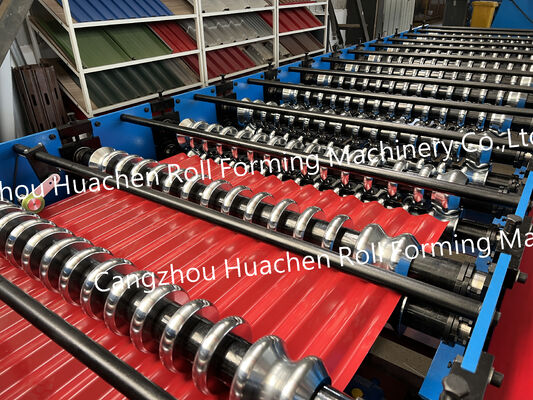

  • Söndürülmüş ve Sert Krom Kaplamalı 45# Çelik Rulolar: Her dalga rulosu masif 45# çelikten CNC ile işlenir, çekirdek gücü için ısıl işlem görür, ve sert krom ile elektro kaplanır. Bu ayna pürüzsüzlüğü, ince 0,3 mm-0,6 mm bobinlerde çinko dökülmesini veya boya çizilmesini önler.

  • 3 mm–0.6 mm bobinler.Rijit 350 H-Kiriş Çerçeve ve Φ70 mm Masif Şaftlar: Ağır 350 mm H-kiriş kaynaklı taban üzerine ve Φ70 mm masif çelik şaftlarla inşa edilen makine, titreşimi ortadan kaldırır ve tam 1014 mm levha genişliği boyunca tekdüze 18 mm dalga derinliğini korur.Dalga Eşleşmeli Cr12 Hidrolik Kesim ve PLC Kontrolü:

  • 4KW hidrolik ünite ile tahrik edilen özel taşlanmış Cr12 çelik kesme kalıpları, temiz, çapak içermeyen kenarlar üretmek ve dalgaları düzleştirmemek için tam 18-78 sinüs eğrisine uyar.

  • Operatörler, otomatik parti üretimi için dokunmatik ekran PLC'ye hedef uzunlukları ve miktarları girer.Tipik Bina Uygulamaları Hafif, ekonomik nakliye için istiflenebilir, ve yatay veya dikey kurulum için çok yönlü

, 18-78-1014 oluklu levha yaygın olarak şunlar için kullanılır:Endüstriyel ve Depo Kaplamaları: Fabrikalar, atölyeler, ve depolama barakaları için dış duvar kaplamaları,

  • kavisli tonoz çatılar, ve iç bölmeler.Konut ve Ticari Çatılar: Konut projeleri, pazarlar, ve perakende tezgahları için uygun maliyetli,

  • hava koşullarına dayanıklı oluklu çatı levhaları ve tenteler.Tarım ve Geçici Yapılar: Hayvan barınakları, tahıl depolama barınakları, çit panelleri

  • , ve modüler saha konaklamaları.Fabrika Kalibrasyonu, Konteyner Nakliyesi ve Teknik Destek Sevkiyattan önce, her HC 18-78-1014 rulo şekillendirme hattı, 1014 mm etkili kaplama genişliğini, 18 mm dalga yüksekliğini

, ve PLC kesme toleransını doğrulamak için atölyemizde gerçek metal bobinlerle monte edilir ve test edilir. Tüm açık çelik yüzeyler pas önleyici yağ ile kaplanır, ve tüm hat tek bir 40GP konteyner içine güvenli bir şekilde sabitlenir.40GP konteyner. Temel yerleşim çizimleri, İngilizce kullanım kılavuzları, video devreye alma rehberliği, 12 aylık garanti, ve ömür boyu yedek parça desteği sağlıyoruz.Sıkça Sorulan Sorular (SSS)S1: 18-78-1014 modelindeki boyutlar neyi temsil ediyor?C: Model kodu, tam sinüs oluklu geometriyi belirtir:

18 mm

dalga yüksekliği, dalga hatvesi (dalgalar arasındaki merkezden merkeze mesafe) , ve yan bindirme sonrası 1014 mm etkili kaplama genişliği (78 mm'nin 13 tam hatvesi).1014 mm Q2: 18-78-1014 rulo şekillendirme makinesi için ne kadar genişlikte çelik bobin gereklidir?C: 1014 mm etkili kaplama genişliğini üretmek için makine, 0,3 mm ila 0,6 mm kalınlığında standart 1200 mm veya 1220 mm genişliğinde galvanizli çelik (GI), ön boyalı çelik (PPGI) veya alüminyum çelik bobinleri kullanır.1200 mm veya 1220 mm0.

3 mm ila 0S3: Temiz bir sinüs oluklu levha oluşturmak için 12 istasyon yeterli mi?C: Evet. Keskin 90 derecelik bükümler gerektiren trapez profillerin aksine, sinüs dalgaları levha genişliği boyunca pürüzsüzce kıvrılır. On iki hassas CNC ile işlenmiş istasyon, geri yaylanma veya kenar dalgalanması olmadan tam dalga derinliği elde etmek için yeterli şekillendirme geçişi sağlar.S4: Teslim süresi, minimum sipariş miktarı ve açıcı seçeneği nedir?C:

Minimum sipariş miktarı 1 settir Standart üretim ve bobin yükleme testi 30 iş günü sürer. Standart 5 tonluk manuel açıcı veya yükseltilmiş 5 tonluk hidrolik açıcı arasında seçim yapabilirsiniz.
