Name: 11 İstasyon 15m/min Hız 1200mm Genişlik Metcopo Adım Taş Çatı Yaprak Çubuk Formasyon Makinesi Çubuk Formasyon Ekipmanı
Brand: Cangzhou Huachen Roll Forming Machinery Co., Ltd.
SKU: HC28-250-1000
Price: 25,250.00 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Malzeme Türü: boyalı sac/GI

Malzeme Kalınlığı: 0,3-0,6 mm

malzeme genişliği: 1200mm

Silindir istasyonları: 11 İstasyon

Silindir ve Şaft Malzemesi: 45# Çelik Söndürme ve Kaplama

Şaft çapı: Φ70mm

Kesici malzeme: CR12

Sürücü Tipi: zincir tahrik

Hız: 15m/dakika

Toplam Güç: 5.5+5.5KW

Gerilim: 380V 50Hz 3faz (özelleştirilebilir)

Vurgulamak:

cold roll forming machine

roof panel roll forming machine

Temel bilgiler

Menşe yeri: Çin

Marka adı: HC

Sertifika: CE

Model numarası: HC28-250-1000

Ödeme & teslimat koşulları

Ambalaj bilgileri: Ana rulo şekillendirme makinesi ve açıcı çıplak ambalajdır, PLC kontrol sistemi ve motorlu pompa su

Teslim süresi: 25-30 gün

Ödeme koşulları: L/C,T/T

Supply Ability: 20 sets/month

Fotoğraf Galerisi

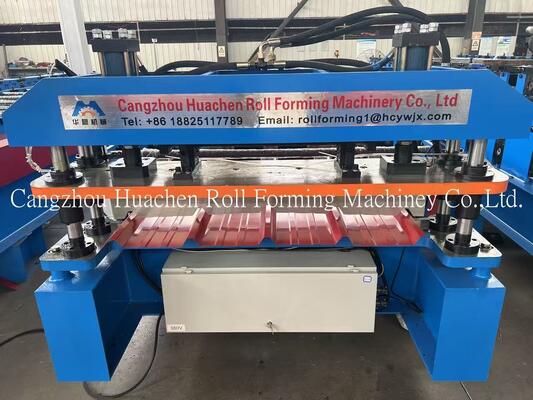

11 İstasyon 15m/min Hız 1200mm Genişlik Metcopo Adım Taş Çatı Yaprak Çubuk Formasyon Makinesi Çubuk Formasyon Ekipmanı

Ürün Açıklaması

Alüminyum Metcopo Adım Kiremit Çatı Sayfası Rulo Şekillendirme Hattı

Bu rollform ekipmanı, standart basamaklı kiremit çatı levhalarına kıyasla gelişmiş performans sunan yeni bir kiremit modeli olan alüminyum metcopo basamaklı kiremit çatı levhaları üretiyor.

Sisteme Genel Bakış

Komple alüminyum metcopo kademeli kiremit çatı kaplama levhaları üretim hattı, 5 tonluk bir otomatik elektrikli açıcı, sac guilder, oluklu mukavva makinesi, hidrolik kesici, destek masaları ve Mitsubishi PLC kontrol cihazını içerir. Bu haddeleme makinesi, operatörlerin herhangi bir uzunlukta metcopo basamakları üretmesine olanak tanır.

Teknik Özellikler

Parametre	Şartname
Malzeme Türü	boyalı sac/GI
Kalınlık	0,3-0,6 mm
Genişlik	1200mm
Silindir İstasyonları	11 İstasyon
Makara ve Şaft Malzemesi	45# Çelik Söndürme ve Kaplama
Şaft Çapı	Φ70mm
Kesici Malzeme	CR12
Sürücü Tipi	Zincirli Tahrik
Hız	15-20 m/dak
Toplam Güç	5.5+5.5KW
Gerilim	380V 50Hz 3Faz (özelleştirilebilir)

Sistem Bileşenleri

Açıcı
Rulo Sac Kılavuzlama ve Ayarlama Ekipmanı
Film Kaplı Cihaz
Ana Oluklu Sistem
Kesim Sonrası Cihaz
Kesme ve Kademeli Presleme için Hidrolik İstasyon
PLC Kontrol Sistemi
Destek Tabloları

Bileşen Ayrıntıları ve Spesifikasyonları

Bileşen	Açıklama ve Özellikler
5T Manuel Açıcı	Bobini destekler ve dönme hareketini sağlar. Taşıma kapasitesi: 5T. İç çap: 470-530mm (isteğe göre ayarlanabilir). Çalışma sırasında makinenin darbeden zarar görmesini önlemek için fren cihazıyla donatılmıştır.
Besleme Masası ve Ön Kesici	Rulo şekillendirme için bobini doğru konuma yönlendirir. Rengi veya kalınlığı değiştirirken uygun ön kesim için elle çekmeli kesme cihazı içerir.
Şaft ve Makara	Malzeme: 45# Çelik Söndürme ve Kaplama. İşlenmiş silindirler pürüzsüz, sert ve paslanmaya karşı dayanıklıdır. Çalışma esnasında saclarda çizik bırakmaz.
Hidrolik Pompa İstasyonu	Kesme işlemleri için kesiciyi tahrik eder. Hidrolik tankta 46# hidrolik yağı kullanılır. Çalışma sırasında yüksek yağ sıcaklığı sorunlarını önlemek amacıyla dahili sirkülasyon soğutması için soğutma fanı ile donatılmıştır. Solenoid valf markası: Huade.
Dokunmatik Ekran Kontrol Kabini	Otomatik ve manuel modlara sahiptir. Dokunmatik ekranda birim uzunluk ve miktarın ayarlanmasına olanak sağlar. Basit ve kullanımı kolaydır. Elektrik Bileşen Markaları: VFD: Delta Devre kesici: Delixi Kontaktör: Delixi Röle: Xinling PLC: Delta Trafo: Delixi
Pres Bölümü ve Kesici	Bıçak malzemesi: CR12. Yüksek mukavemet, mükemmel sertleşebilirlik ve üstün aşınma direnci sağlar.
Çıkış Tablosu	Oluşan ürünleri toplar. Ürünün çizilmeden iletilmesini kolaylaştırmak için makaralarla donatılmış braket.

Yedek Parçalar Dahil

Parça	Miktar
Zincirler	2 Takım
Solenoid Valf	1 Takım
Seyahat Anahtarı	2 Takım
Açık Uçlu Anahtarlar	2 Takım
Altıgen Anahtar	2 Takım
Tezgah	1 Takım
İngiliz anahtarı	2 Takım
Yağ Keçeleri	1 Takım

Üretim İş Akışı

Açıcı Sac → Kılavuz Sac → Kaplama Filmi → Rulo Şekillendirme → Uzunluğun Ölçülmesi → Kesme Sac → Salgı Tabloları
