Ürün ayrıntıları:
|
Malzeme Türü: | boyalı sac/GI | Malzeme kalınlığı: | 0,3-0,6 mm |
---|---|---|---|
malzeme genişliği: | 1000 mm | Silindir istasyonları: | 12 istasyon |
Silindir ve Şaft Malzemesi: | 45# Çelik Söndürme ve Kaplama | Şaft Çapı: | Φ70mm |
Kesici Malzeme: | cr12 | Sürücü Türü: | Zincir sürücü |
Hız: | 15m/dak | Toplam güç: | 5.5+5.5KW |
Voltaj: | 380V 50Hz 3faz | ||
Vurgulamak: | Dayanıklı camlı kiremit yapmak için makine,Zincir sürüşlü camlı kiremit yapmak için makine,Trapezoidal camlı kiremit yapmak için makine |
Product Açıklama
Makine gövdesi, kanal çelik ve çelik plakalar gibi yüksek kaliteli malzemelerle kaynaklanmış sağlam bir yapıya sahiptir.Orta plaka bağlantısı, makinenin istikrarlı olmasını ve çalışma sırasında deforme olmamasını sağlamak için dökme çelik çekme plakaları gibi güçlendirilmiş yapıları benimserDeğişiklikler, makinenin kullanım ömrünü uzatmak için bakımsız olan yüksek hızlı çift mühürlü rulmanları kullanır.
Çalışma akışı
Decoiling → malzeme besleme → rulo şekillendirme → kesme → toplama
Ana teknik parametreler
Malzeme | Türü | PPGI/GI |
Kalınlığı | 0.3-0.6mm | |
Genişliği | 1000mm | |
Rollerİstasyons | 12 İstasyonlar | |
Roller ve Çubuk Malzemesi | 45#STeelQUçuş vePİzle | |
Çubuk çapı | Φ70mm | |
Kesme malzemesi | CR12 | |
Sürücü tipi | Zincir Sürücü | |
Hız | 2-4m/dakika | |
Toplam Güç | 5.5+5.5KW | |
Voltaj | 380V 50Hz 3PHassas |
Bu parça, bobini desteklemek için kullanılır.
Ve bobini döner bir şekilde yap.
Taşıma kapasitesi: 5T
İç çapı: 470-530 mm
(ihtiyaca göre ayarlanabilir).)
Makine çalışırken çarpma ile makineye zarar önlemek için, sizin için bir fren cihazı kurduk
Besleme masası ve ön kesim
Bobine doğru konuma gelmek ve rehberlikgidiyorumrulo şekillendirme içinbölüm.
Ayrıca birEl Çekim Kesme DEvice, istediğiniz zaman bobini önceden kesmek için uygundurDeğişiyorRengi veya kalınlığı.

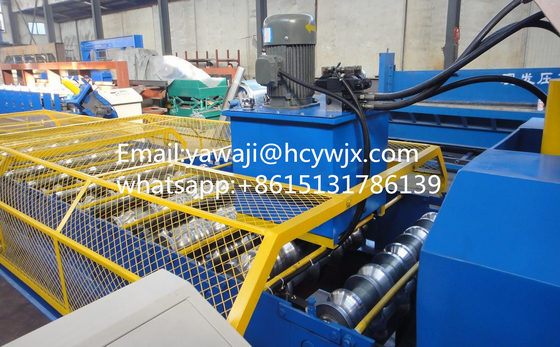

HidrolikPompa istasyonu
Bu pompa istasyonunun amacıSürüşKesme işine başlamak için kesicis.
BuhidrolikTank kullanımı46# hidrolik yağ.
Soğutma fanı ile donatılmışhangi cbirBenİç dolaşım soğutması,Yağ pompa istasyonunun yüksek yağ sıcaklığından etkilenmemesini sağlamak içinÇalışırken.
Solenoid valf markası: Huade
TAh ah.SCreanCkontrolCAbinet
Kontrol dolabının iki modu vardır, otomatik ve manuelModlar.
Hedef sayfanın uzunluğuve miktarıAyarlanabilir.tEkranın dışı.
Sistem basit ve kullanımı kolaydır.
ElektrikliCÖnemli olanBRand:
1.VFD:Delta
2Çarpıcı.:Delixi
3. Kontaktor:Delixi
4İletişim.:Xinling
5. PLC:Delta
6- Transformör.:Delixi

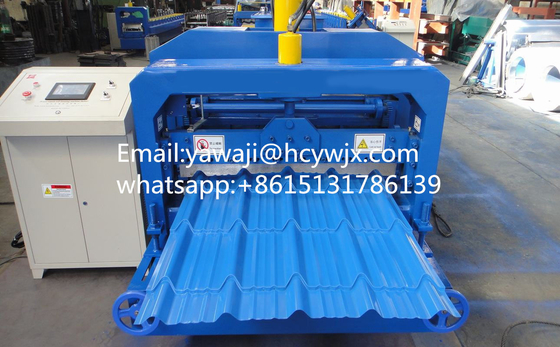

Baskı Bölümü ve Kesiciler
Bıçağın malzemesi CR12.
Yüksek dayanıklılık, daha iyi sertleşme ve iyi aşınma direnci ile.
Hidrolik silindir kesicinin yukarı ve aşağı hareket etmesini sağlar.Presli renkli çelik kiremitleri, boyut gereksinimlerini karşılayan bitmiş camlı kiremitleri elde etmek için ayarlanmış uzunluğa göre kesmekten sorumludur..
